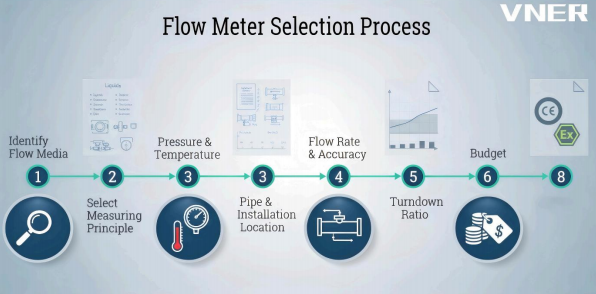

Selectieproces voor flowmeters: van toepassing tot perfecte match

Het selecteren van de juiste flowmeter gaat niet alleen over het kiezen van een meetinstrument; het gaat over het gareneren van procesbetrouwbaarheid, meetnauwkeurigheid en operationele efficiëntie op de lange termijn.

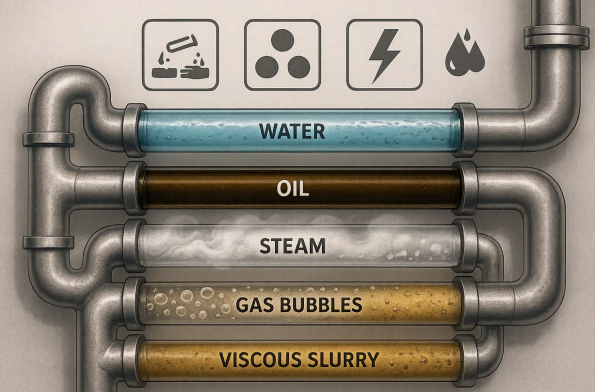

1. Identificeer stroommedia

Het begrijpen van het procesmiddelmatig vofmt de basis van elke selectie.

Bepaal of het stromingsmedium:

• Vloeisaanf , Gas , of Stoom
• Bijtend , Geleidend , of Niet-geleidend
• Meerfasig (vloeibare vaste stof/gas) of eenfasig
• Viskeus , schoon , of bevat zwevende deeltjes

Het kennen van deze kenmerken heeft direct invloed op welke meetprincipes haalbaar zijn.

Bijvoorbeeld elektromagnetisch meters vereisen geleidende vloeistoffen, terwijl Coriolis meters presteren het beste met schone, eenfasige vloeistoffen.

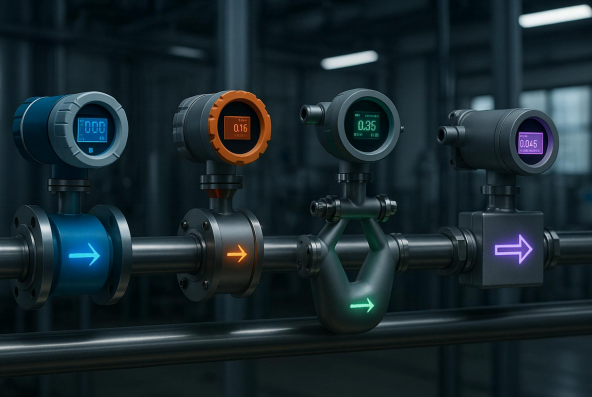

2. Selecteer Meetprincipe

Nadat het medium is gedefinieerd, selecteert u de meest geschikte meettechnologie:

• Elektromagnetische debietmeter (EMF) – Voor geleidende vloeistoffen, water, chemicaliën, slurries.
• Draaikolk-stroommeter – Voor stoom, gassen en vloeistoffen met stabiele stromingsprofielen.
• Coriolis-massadebietmeter – Voor nauwkeurige massastroom- en dichtheidsmetingen in vloeistoffen of gassen.
• Ultrasone stroommeter – Voor grote leidingen of niet-invasieve installaties.
• Thermische massastroommeter – Voor schone gassen.
• Mechanische debietmeter (turbine, positieve verplaatsing) – Voor eenvoudige, goedkope toepassingen.

Elk principe heeft duidelijke voordelen nauwkeurigheid , kosten , complexiteit van de installatie , en onderhoud . Een goede match zorgt voor een betrouwbare werking op de lange termijn.

3.Definieer de bedrijfsdruk en temperatuur

De procesdruk en temperatuur bepalen:

• Sensormateriaal (roestvrij staal, Hastelloy, PTFE-voering, enz.)
• Selectie van afdichtingen en pakkingen
• Lichaamswaardering van de flowmeter (PN/ANSI-klasse)
• Vereisten voor temperatuurcompensatie

Zorg er altijd voor dat de druk- en temperatuurwaarden van het geselecteerde instrument de maximale bedrijfsomstenigheden van het systeem overschrijden, met inachtneming van de veiligheidsmarges PED or ASME normen.

4. Beoordeel de leiding- en installatieomstenigheden

Flowmeters presteren het beste als ze op de juiste manier zijn geïnstalleerd. Belangrijke parameters zijn onder meer:

• Pijpgrootte en -oriëntatie (horizontaal, verticaal, volledige buis)
• Stroomopwaartse en stroomafwaartse rechte stukken om een stabiel stromingsprofiel te gareneren
• Locatie ten opzichte van kleppen, pompen of ellebogen om turbulentie te minimaliseren
• Montageruimte en toegankelijkheid voor bedrading, kalibratie en onderhoud
• Voeding (AC/DC) en Signaaluitvoeropties (4–20 mA, puls, Modbus, HART, enz.)
• Bescherming tegen binnendringing (IP65, IP67, IP68)
• Classificatie van gevaarlijke gebieden (Ex ia, Ex d, enz.)

Een goed geplande installatie-indeling voorkomt meetfouten veroorzaakt door slechte stromingsomstandigheden of elektrische interferentie.

5. Bepaal de vereisten voor stroombereik en nauwkeurigheid

Het definiëren van de operationele stroomsnelheid and vereiste nauwkeurigheid is cruciaal.

Specificeer:

• Minimale, normale en maximale stroomsnelheden
• Verwacht bereik van procesfluctuaties
• Vereiste nauwkeurigheid of herhaalbaarheid (bijv. ±0,1%, ±0,2%, ±0,5% ±1,0%)

De juiste metergrootte zorgt ervoor dat de stroom binnen het optimale blijft meetbereik (stabiliteitszone van het Reynoldsgetal) , waardoor onnauwkeurigheden bij lage stroming of verzadiging buiten het bereik worden vermeden.

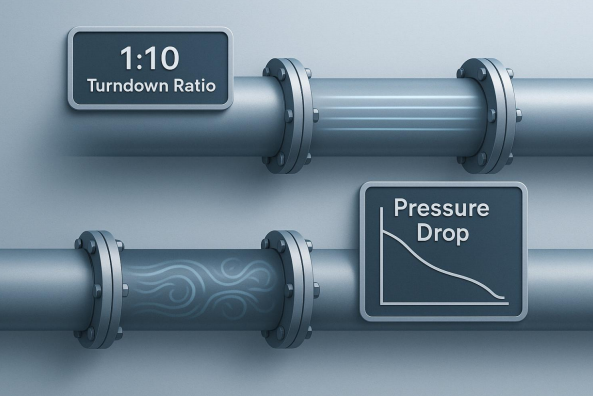

6. Evalueer de turndown-ratio en het drukverlies

• Turndown-ratio beschrijft de flexibiliteit van het meetbereik (bijvoorbeeld 1:10, 1:20).
  Een hogere turndown-ratio biedt een beter aanpassingsvermogen aan variërende stroomomstandigheden.
• Drukverlies moeten worden geminimaliseerd om procesinefficiënties te voorkomen.
  Bepaalde technologieën zoals Coriolis and Vortex kan drukval veroorzaken – controleer altijd of het proces dit kan verdragen.

7. Budget- en levenscyclusoverwegingen

Hoewel de initiële instrumentkosten belangrijk zijn, zijn de totale eigendomskosten (TCO) moet worden overwogen:

• Aankoopprijs versus nauwkeurigheid en betrouwbaarheid
• Kalibratie- en onderhoudsfrequentie
• Beschikbaarheid van reserveonderdelen
• Stroomverbruik en kosten voor downtime

Voor grootschalige projecten balanceren prestatie , levensduur , en begroting zorgt voor economische waarde gedurende de gehele levenscyclus van het product.

8. Certificerings- en nalevingsvereisten

Flowmeters moeten voldoen aan relevante internationale normen en voorschriften, afhankelijk van de toepassing en exportbestemming:

• Veiligheid en explosiebestendig: IECEx, ATEX, UL
• Elektrische conformiteit: CE-EMC, CE-LVD
• Drukapparatuur: CE-PED, ASME
• Voedsel en farmacie: FDA, 3A, EHEDG
• Handels- en juridische metrologie: MID (Meetinstrumentenrichtlijn)

Een juiste certificering garandeert dat het instrument voldoet aan de wereldwijde veiligheids- en prestatienormen.

Conclusie

Een systematisch selectieproces garandeert niet alleen technische compatibiliteit, maar ook stabiliteit op de lange termijn en naleving van de regelgeving.

Door het begrijpen van de medium , meetprincipe , installatievoorwaarden , en certificeringsbehoeften kunnen ingenieurs en inkoopspecialisten optimale resultaten behalen, waardoor de risico's worden geminimaliseerd en de efficiëntie wordt gemaximaliseerd.

Bij VNER Elektronische Technologie LTD combineren we tientallen jaren praktijkervaring met geavanceerde debietmeettechnologieën om onze partners te helpen de meest geschikte oplossingen voor hun toepassingen te selecteren waterbehandeling and petrochemisch planten to olie & gas and polysiliciumindustrieën.

Geschreven door Shawn Cao

Directeur afdeling Internationale Handel

VNER Elektronische Technologie LTD
