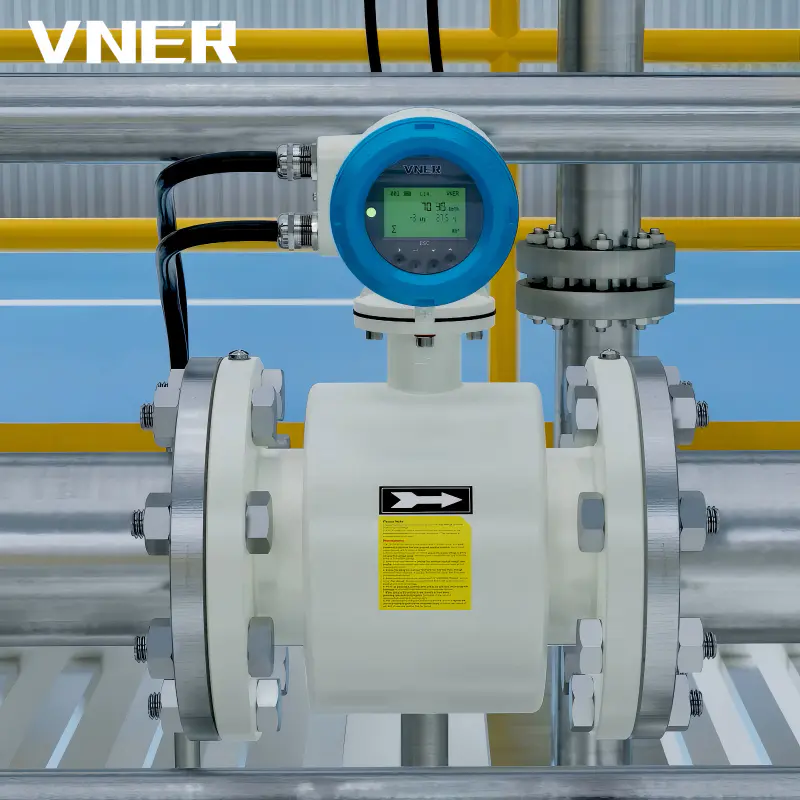

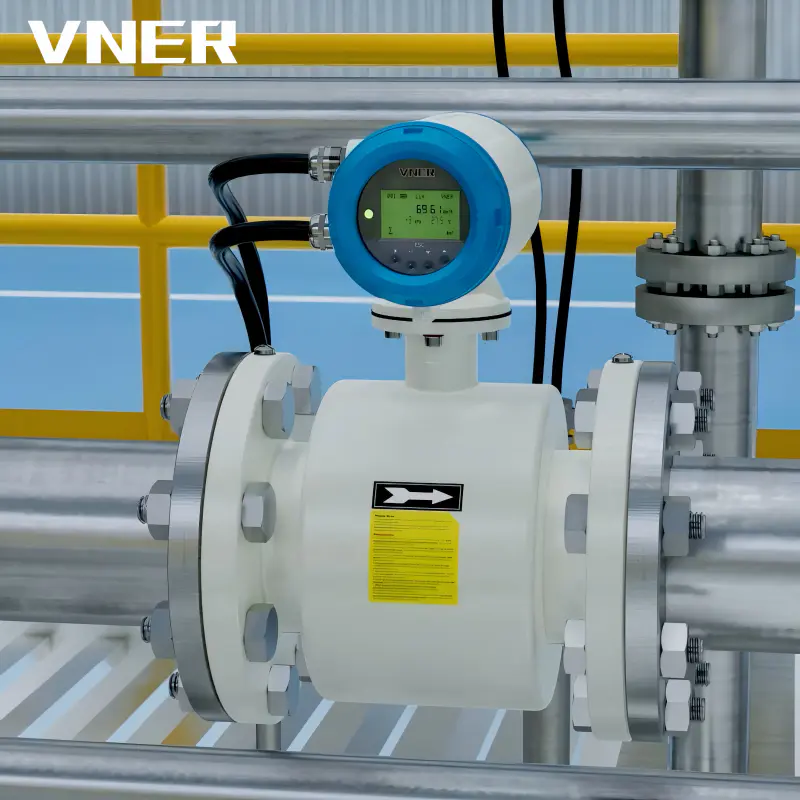

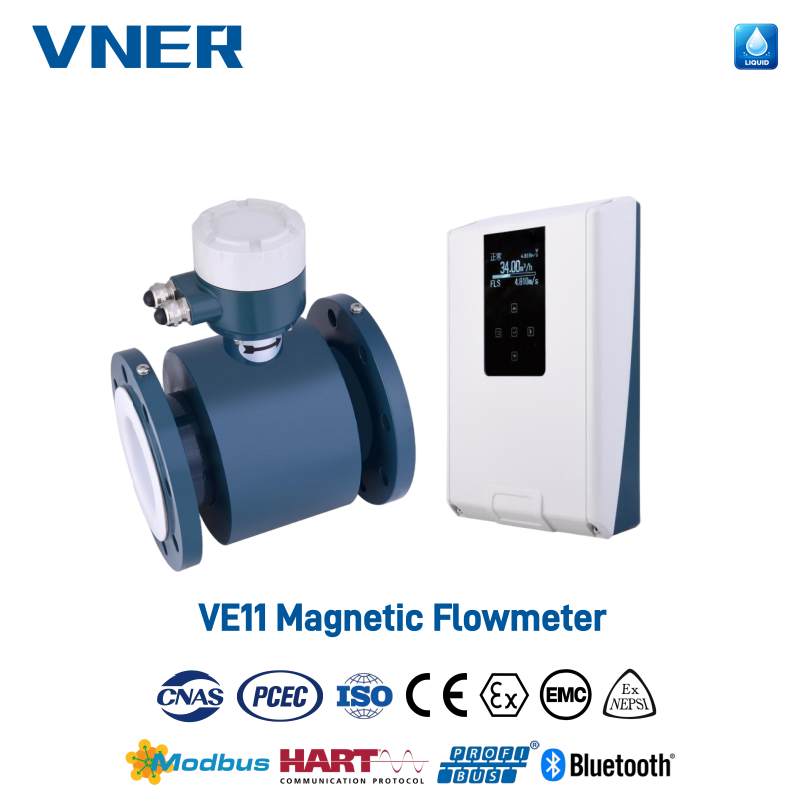

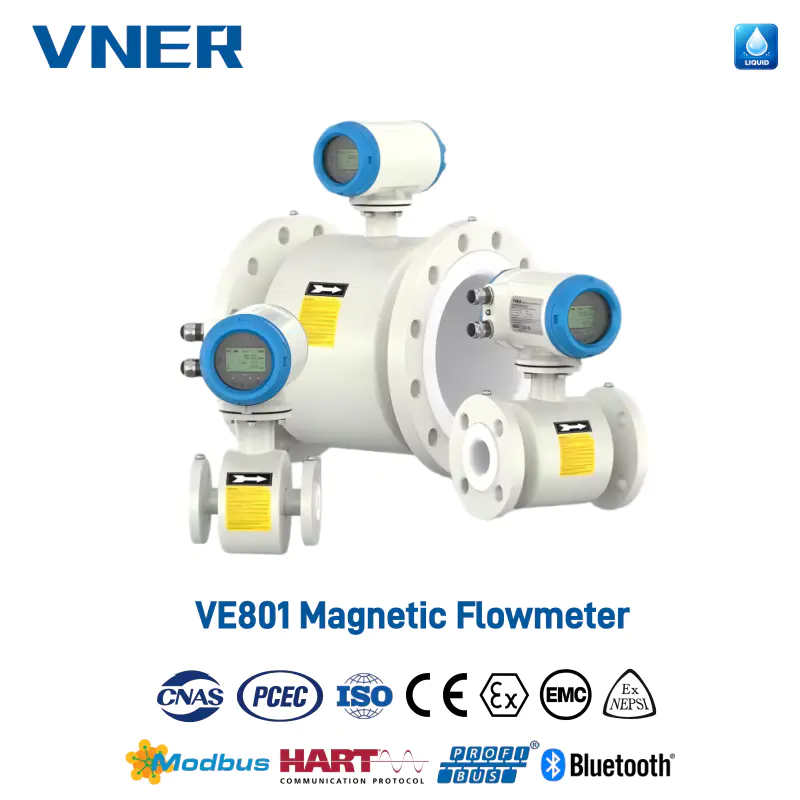

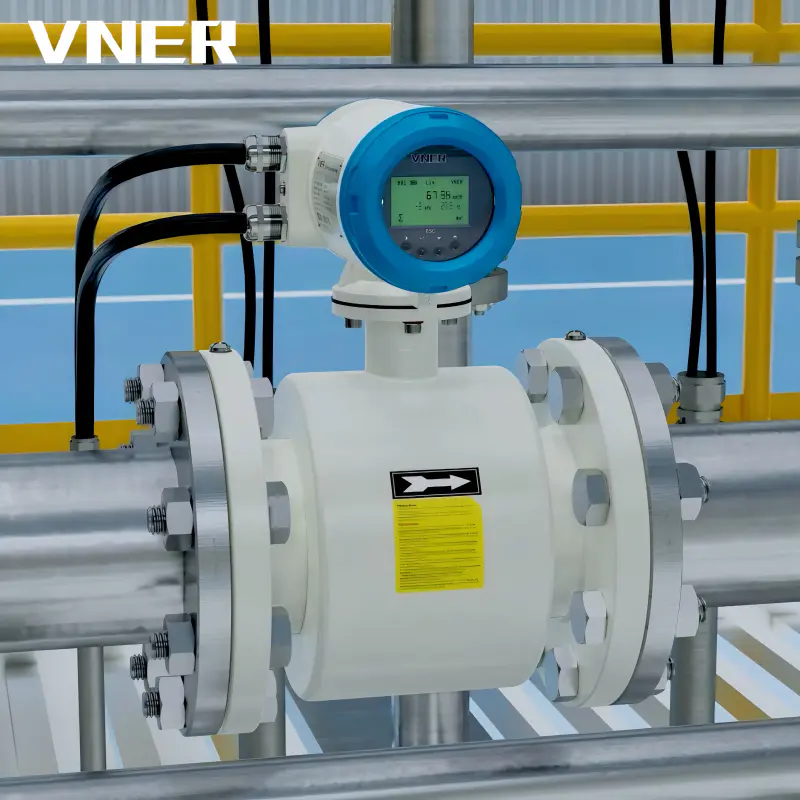

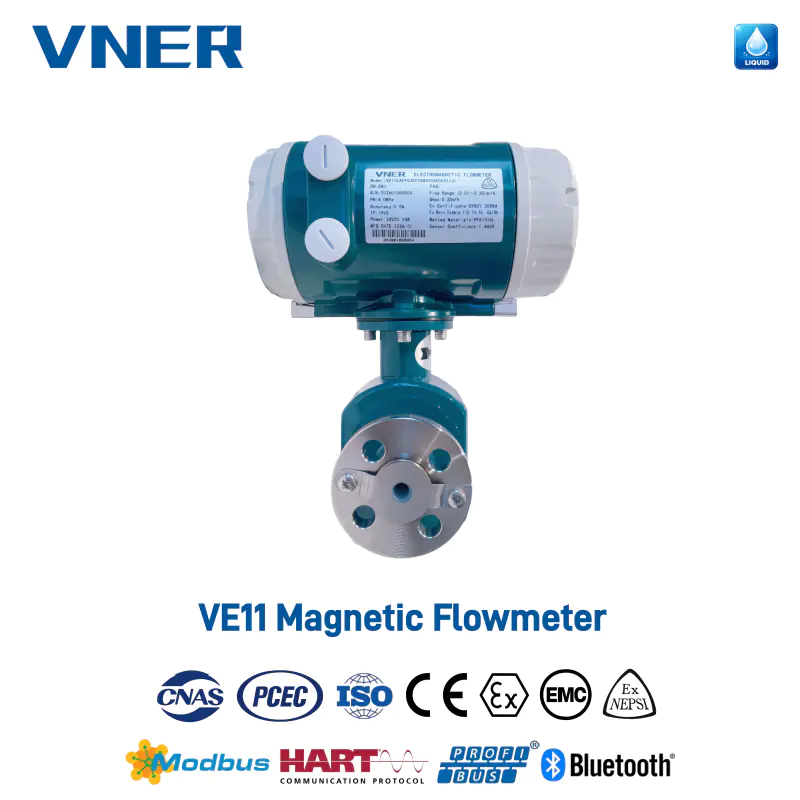

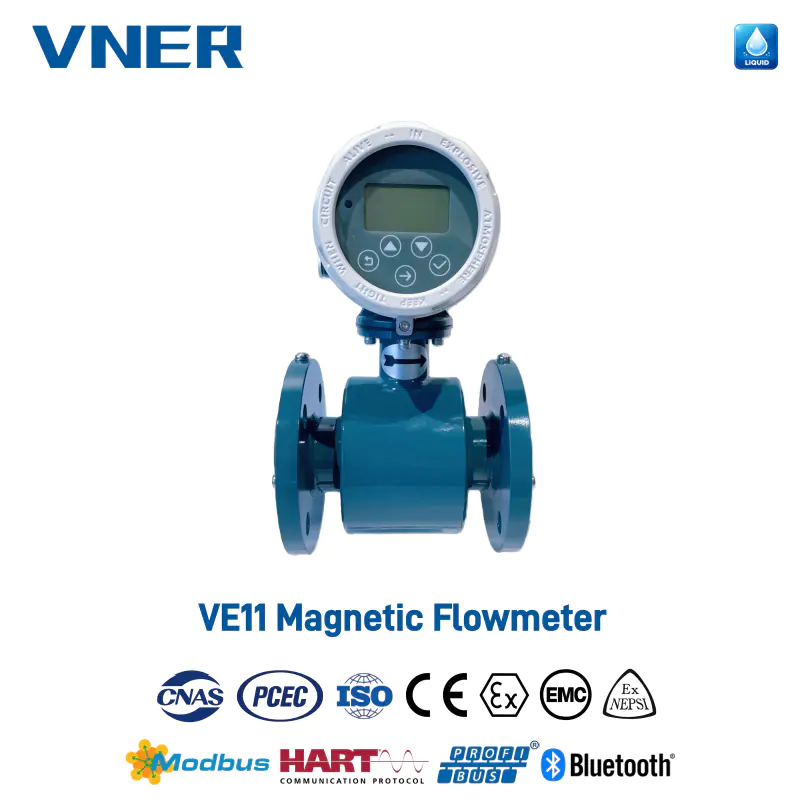

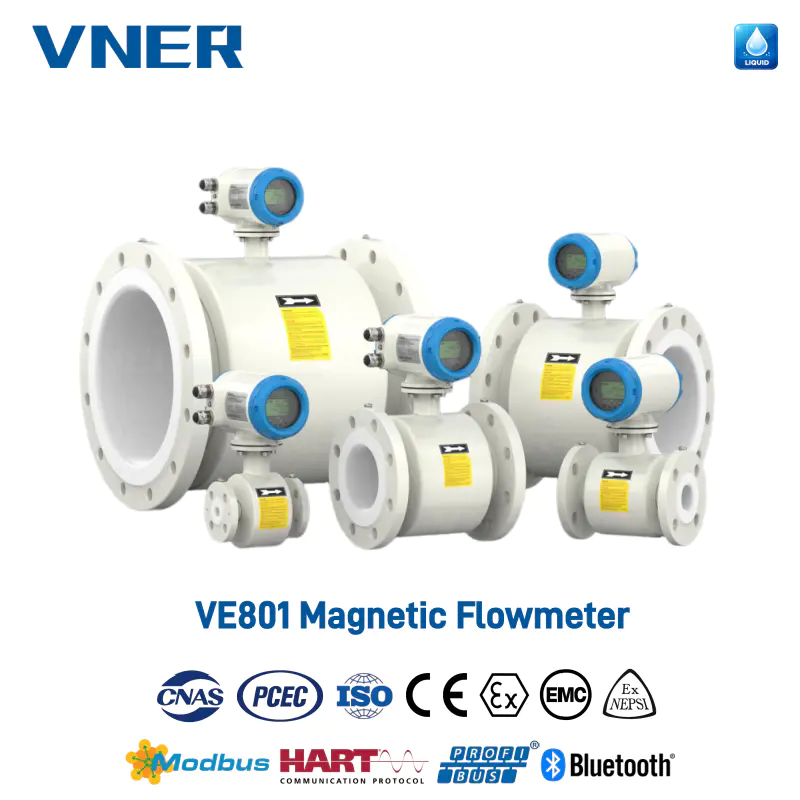

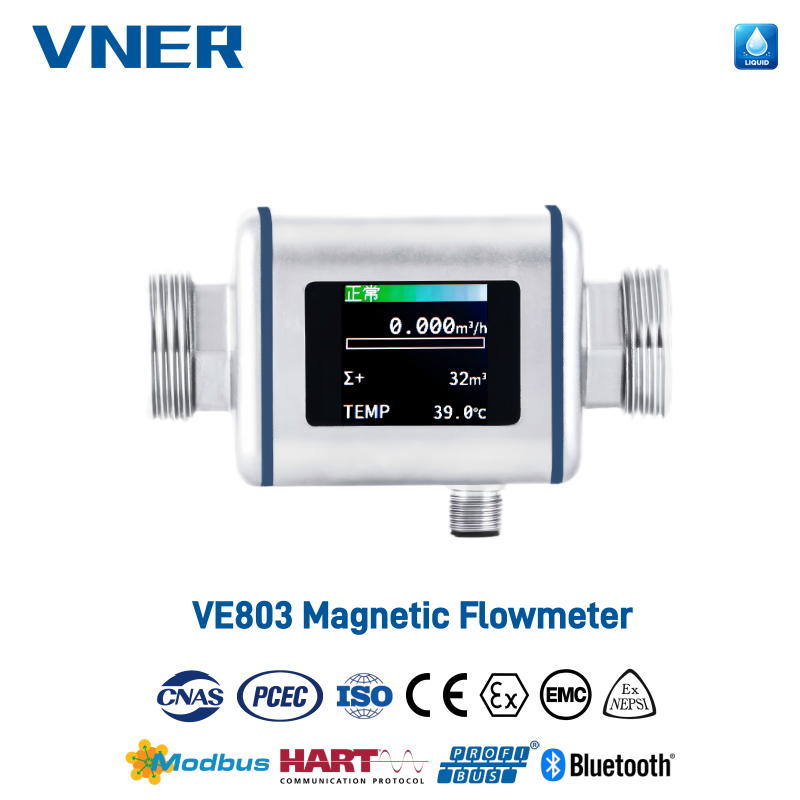

VE Elektromagnetische debietmeter Fabrikanten

De elektromagnetische flowmeter werkt op basis van de inductiewet van Faraday, die stelt dat een elektromotorische kracht (EMF) wordt geïnduceerd in een geleider wanneer deze door een magnetisch veld beweegt. Dit meetprincipe kan worden toegepast op geleidende vloeistoffen. Wanneer een dergelijk fluïdum door een pijp loodrecht op de richting van een magnetisch veld stroomt, wordt er een geïnduceerde EMF in het fluïdum gegenereerd. Deze geïnduceerde EMF kan worden gemeten met behulp van twee symmetrisch geplaatste elektroden.

De signaalspanning Ue is direct evenredig met de magnetische fluxdichtheid B, de afstand tussen de elektroden D en de gemiddelde snelheid van de vloeistof V. Omdat de magnetische fluxdichtheid B en de afstand tussen de elektroden D constanten zijn, is de signaalspanning Ue direct evenredig met de gemiddelde stroomsnelheid V.
De vergelijking die wordt gebruikt om het volumetrische debiet te berekenen geeft aan dat de signaalspanning Ue lineair evenredig is met het volumetrische debiet.
De geïnduceerde signaalspanning wordt in de converter omgezet in geschaalde, analoge en digitale uitgangssignalen.

• Geen bewegende delen of belemmerende componenten in de pijpleiding, wat resulteert in vrijwel geen extra drukverlies tijdens de meting.
• Meetresultaten zijn vrijwel onafhankelijk van de druk, temperatuur, dichtheid en viscositeit van de vloeistof.
• Geschikt voor het meten van de stroom van verschillende geleidende vloeistoffen, zoals water, afvalwater, dranken, chemische grondstoffen, stroperige vloeistoffen, pulp, modder, slurry, enz.
• Maakt gebruik van SMD-componenten en SMT-technologie voor een hoge circuitbetrouwbaarheid en een laag stroomverbruik.
• Ingebouwde microprocessor voor snelle berekeningen en programmeerbare laagfrequente rechthoekige golfexcitatie, waardoor de stabiliteit van stroommetingen wordt verbeterd.

• Nominale maat: DN (3-3000 mm)
• Gemeten medium: geleidende vloeistoffen, slurry en schuurmiddelen
• Procestemperatuur: -20~±180°C
• Nominale druk: Standaard nominale druk:
  >DN100- 1,6 MPa
• Nauwkeurigheid debietmeting: ±0,2%, ±0,3%, ±0,5%
• Herhaalbaarheid:s 0,1%
• Uitgang: (4~20)mA, HART, Modbus RS485, Puls, Optioneel
