VNFT ultrasone flowmeter Fabrikanten

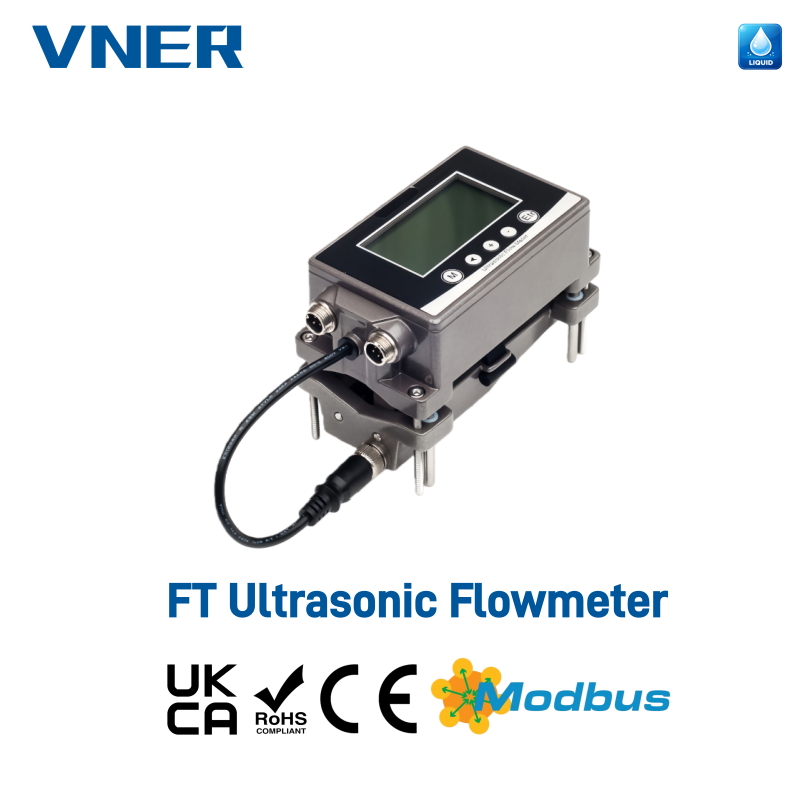

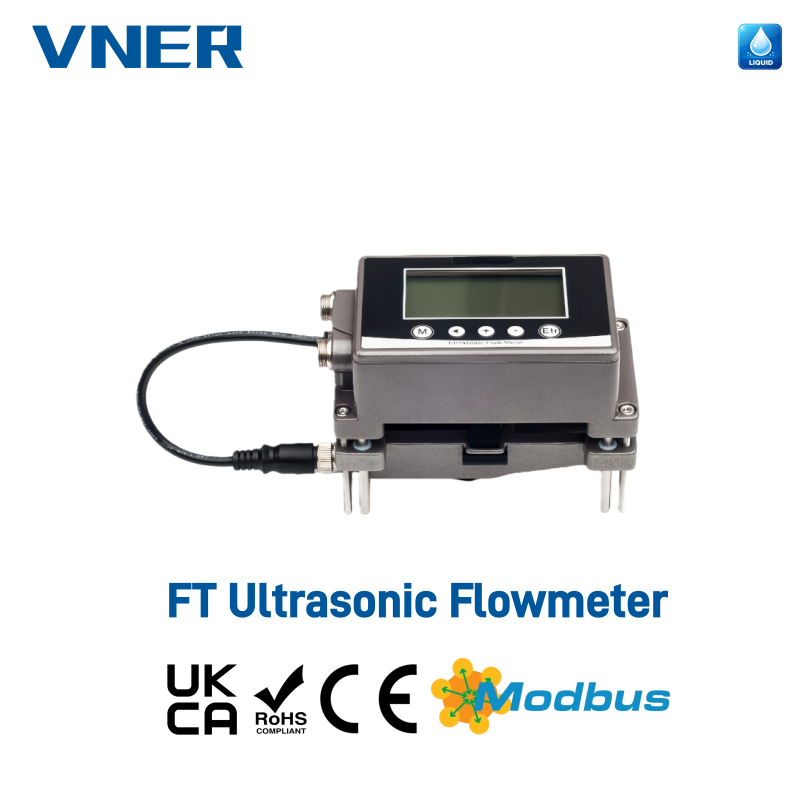

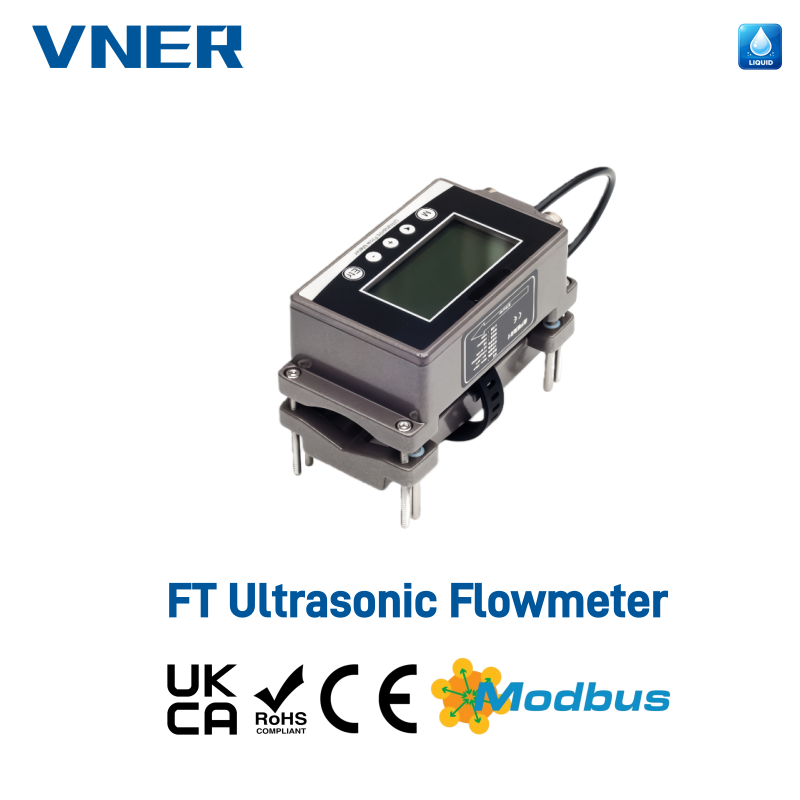

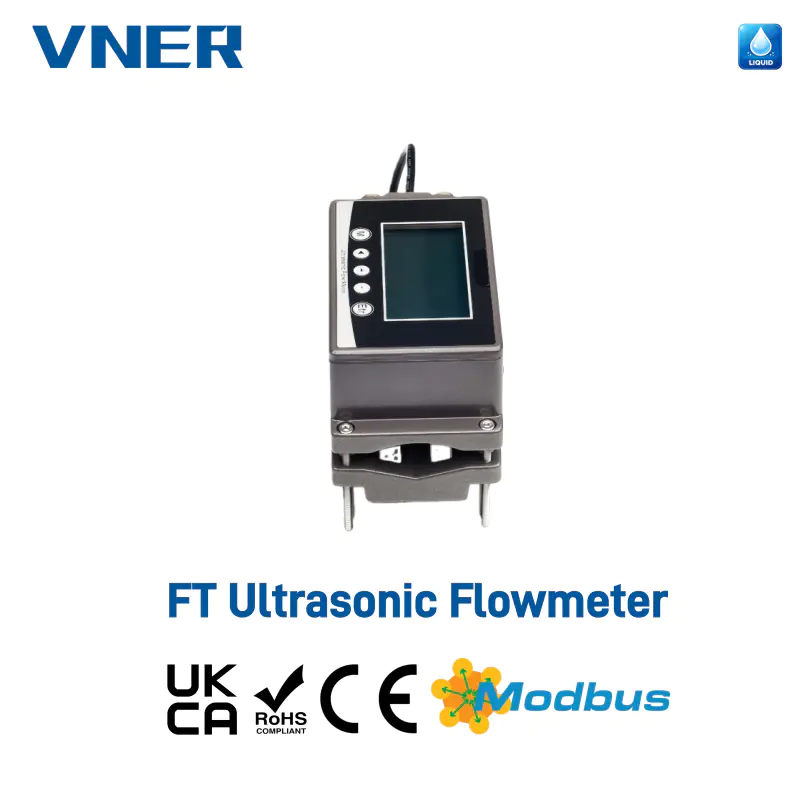

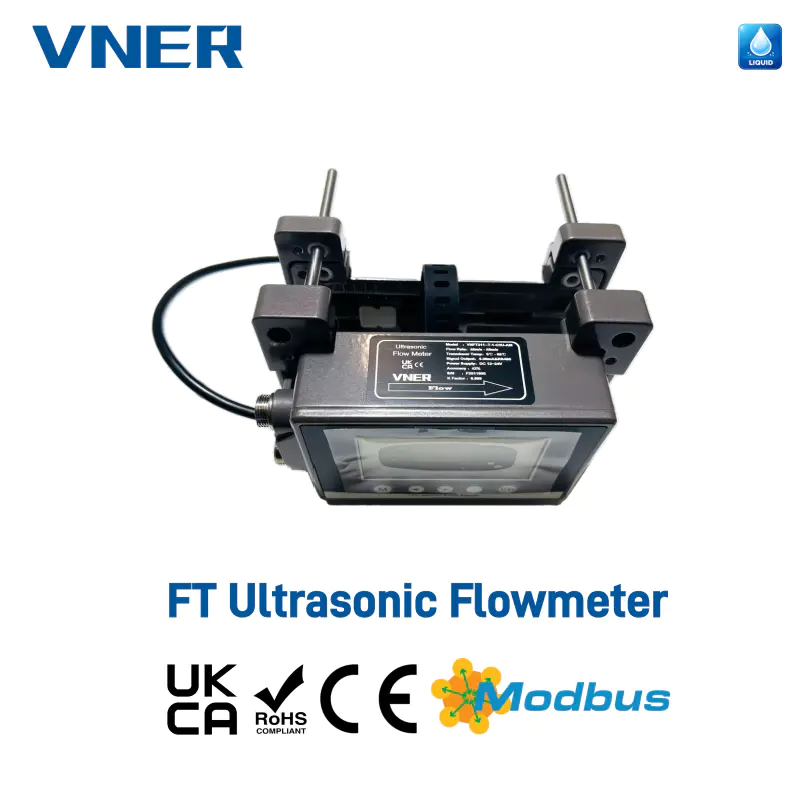

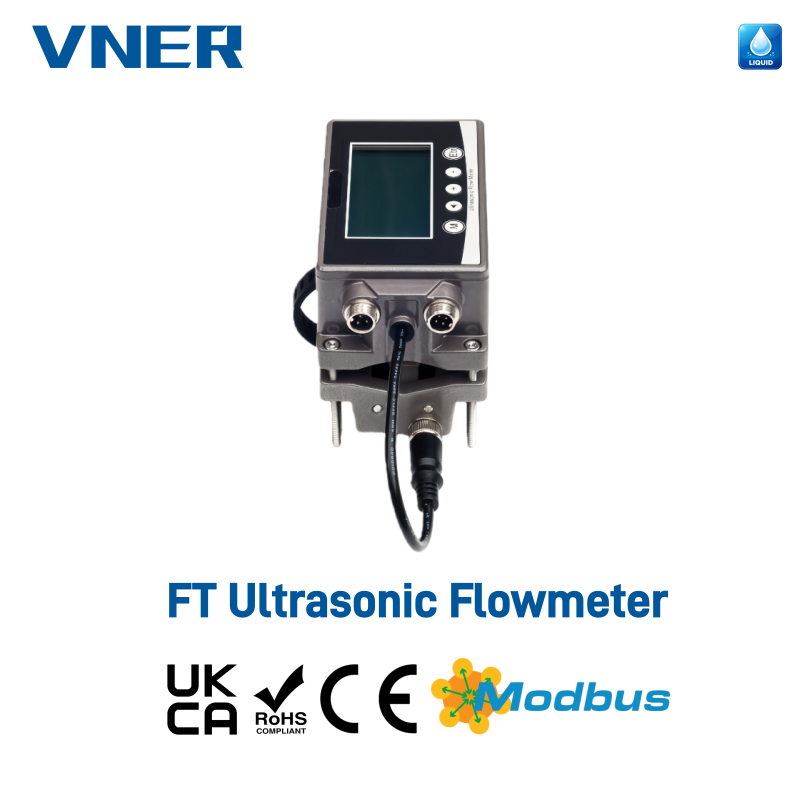

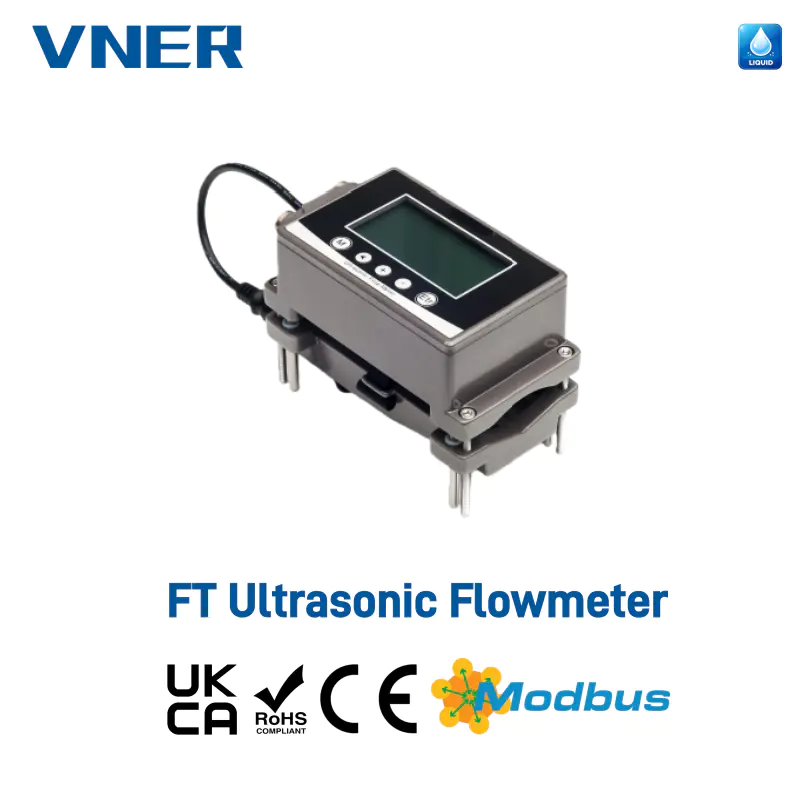

VNFT211 Ultrasone stroommeter met klem

Oplossing voor kleine buizen (DN15–DN65)

Werkingsprincipe

De VNFT211 ultrasone flowmeter werkt op basis van de transittijd ultrasoon meetprincipe . Twee externe opklembare ultrasone transducers zijn op het buitenoppervlak van de buis gemonteerd. Door ultrasone signalen stroomopwaarts en stroomafwaarts door de buiswand en het vloeibare medium te verzenden en te ontvangen, berekent het instrument het tijdsverschil dat wordt veroorzaakt door de vloeistofstroomsnelheid.
Dit tijdsverschil is direct evenredig met de stroomsnelheid, waardoor een nauwkeurige stroommeting mogelijk is zonder direct contact met het procesmedium .

Als niet-intrusieve meetoplossing elimineert VNFT211 drukverlies, vermijdt contaminatierisico's en zorgt voor een ononderbroken werking van het systeem.

Niet-intrusief klemontwerp

• Externe kleminstallatie zonder het doorsnijden van leidingen of het stoppen van het proces

• Geen contact met vloeibaar medium, waardoor drukverlies en besmettingsrisico worden geëlimineerd

• Ideaal voor retrofitprojecten en continue bedrijfssystemen

Snelle en gebruiksvriendelijke installatie

• Installatie en inbedrijfstelling kunnen binnen enkele minuten worden voltooid

• Geen speciaal gereedschap of aanpassing van de pijpleiding vereist

• Vermindert aanzienlijk de arbeidskosten en uitvaltijd

Flexibele configuratie en brede compatibiliteit

• Eén universele sensorset ondersteunt alle leidingmaten binnen het meetbereik

• Compatibel met metalen buizen en stijve kunststof buizen (PVC, PP, PVDF)

• Geschikt voor DN15–DN65 pijpleidingen

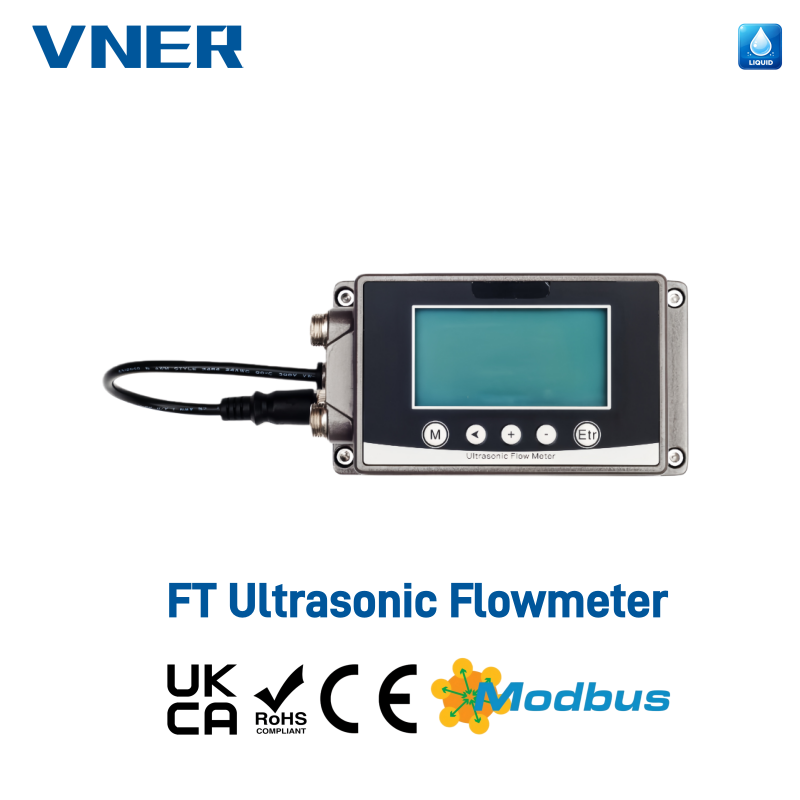

Duidelijke en informatieve weergave

• 256 × 128 LCD-scherm met hoge resolutie

• Geeft debiet, geaccumuleerde stroom, statusinformatie en alarmen weer

• Debietmetingen kunnen direct ter plaatse worden gecontroleerd

Mogelijkheid tot energiemeting (optioneel)

• Kan worden geconfigureerd als een ultrasone koel-/verwarmingsenergiemeter (BTU-meter)

• Ondersteunt monitoring en beheer van energieverbruik

• Geschikt voor HVAC-, gekoeld water- en verwarmingstoepassingen

Industriële communicatie en output

• Standaard 4–20 mA analoge uitgang

• Modbus RS485 communicatie voor integratie met PLC- en DCS-systemen

• Optionele pulsuitgang (OCT) en relaisalarmuitgang

• Maakt bewaking op afstand, gegevensverzameling en efficiëntieanalyse mogelijk

Betrouwbare industriële prestaties

• Fabrieksmatige uitschakeling bij lage snelheid bij 0,08 m/s om valse metingen te voorkomen

• Snelle responstijd instelbaar van 0,5 tot 60 seconden

• Gegevensopslag op lange termijn met EEPROM-back-up (meer dan 10 jaar)

• Ontworpen voor stabiele werking in zware industriële omgevingen

Typische toepassingen

• Watervoorziening- en distributiesystemen

• HVAC-gekoeldwater- en verwarmingscircuits

• Bewaking van het energieverbruik

• Industriële proceswatermeting

• Retrofitprojecten met beperkte installatieruimte
