VNFT klem-on ultrasone flowmeter

VNFT211 Opklembare ultrasone flowmeter Oplossing voor kleine buizen (DN15–DN65)

De ultrasone flowmeter VNFT211 werkt op basis van het ultrasone meetprincipe van de transittijd. Twee externe opklembare ultrasone transducers zijn op het buitenoppervlak van de buis gemonteerd. Door ultrasone signalen stroomopwaarts en stroomafwaarts door de buiswand en het vloeibare medium te verzenden en te ontvangen, berekent het instrument het tijdsverschil dat wordt veroorzaakt door de vloeistofstroomsnelheid.

Dit tijdsverschil is direct evenredig met de stroomsnelheid, waardoor nauwkeurige stroommeting mogelijk is zonder direct contact met het procesmedium.

Als niet-intrusieve meetoplossing elimineert VNFT211 drukverlies, vermijdt contaminatierisico's en zorgt voor een ononderbroken werking van het systeem.

Niet-intrusief klemontwerp

• Externe kleminstallatie zonder het doorsnijden van leidingen of het stoppen van het proces
• Geen contact met vloeibaar medium, waardoor drukverlies en besmettingsrisico worden geëlimineerd
• Ideaal voor retrofitprojecten en continue bedrijfssystemen

Snelle en gebruiksvriendelijke installatie

• Installatie en inbedrijfstelling kunnen binnen enkele minuten worden voltooid
• Geen speciaal gereedschap of aanpassing van de pijpleiding vereist
• Vermindert aanzienlijk de arbeidskosten en uitvaltijd

Flexibele configuratie en brede compatibiliteit

• Eén universele sensorset ondersteunt alle leidingmaten binnen het meetbereik
• Compatibel met metalen buizen en stijve kunststofbuizen (PVC, PP, PVDF)
• Geschikt voor DN15–DN65 pijpleidingen

Duidelijke en informatieve weergave

• 256 × 128 LCD-scherm met hoge resolutie
• Geeft debiet, geaccumuleerde stroom, statusinformatie en alarmen weer
• Debietmetingen kunnen direct ter plaatse worden gecontroleerd

Mogelijkheid tot energiemeting (optioneel)

• Kan worden geconfigureerd als ultrasone koel-/verwarmingsenergiemeter (BTU-meter)
• Ondersteunt monitoring en beheer van energieverbruik
• Geschikt voor HVAC-, gekoeld water- en verwarmingstoepassingen

Industriële communicatie en output

• Standaard analoge uitgang van 4–20 mA
• Modbus RS485-communicatie voor integratie met PLC- en DCS-systemen
• Optionele pulsuitgang (OCT) en relaisalarmuitgang
• Maakt bewaking op afstand, gegevensverzameling en efficiëntieanalyse mogelijk

Betrouwbare industriële prestaties

• Fabrieksmatige uitschakeling bij lage snelheid bij 0,08 m/s om valse metingen te voorkomen
• Snelle responstijd instelbaar van 0,5 tot 60 seconden
• Gegevensopslag op lange termijn met EEPROM-back-up (meer dan 10 jaar)
• Ontworpen voor stabiele werking in zware industriële omgevingen

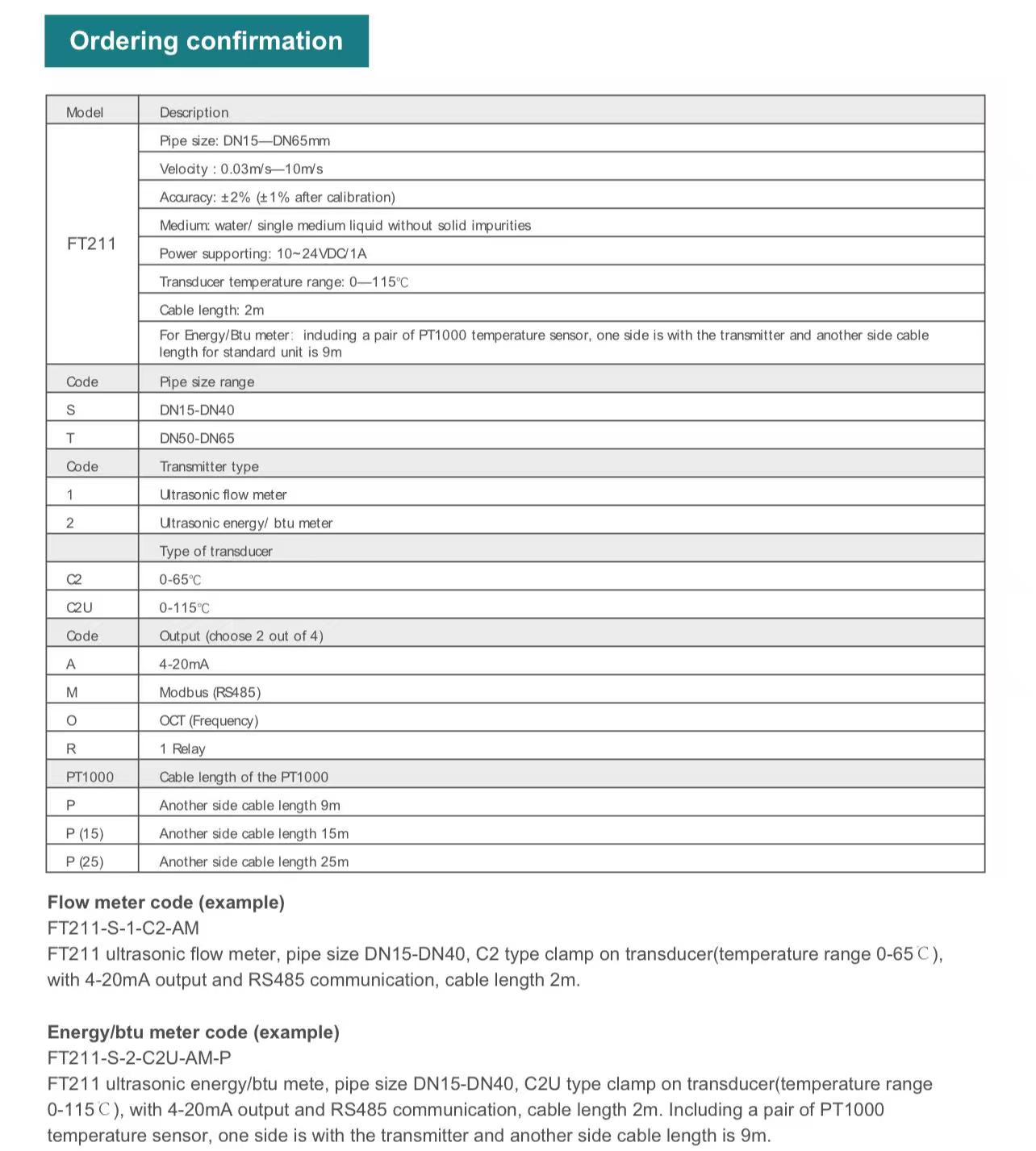

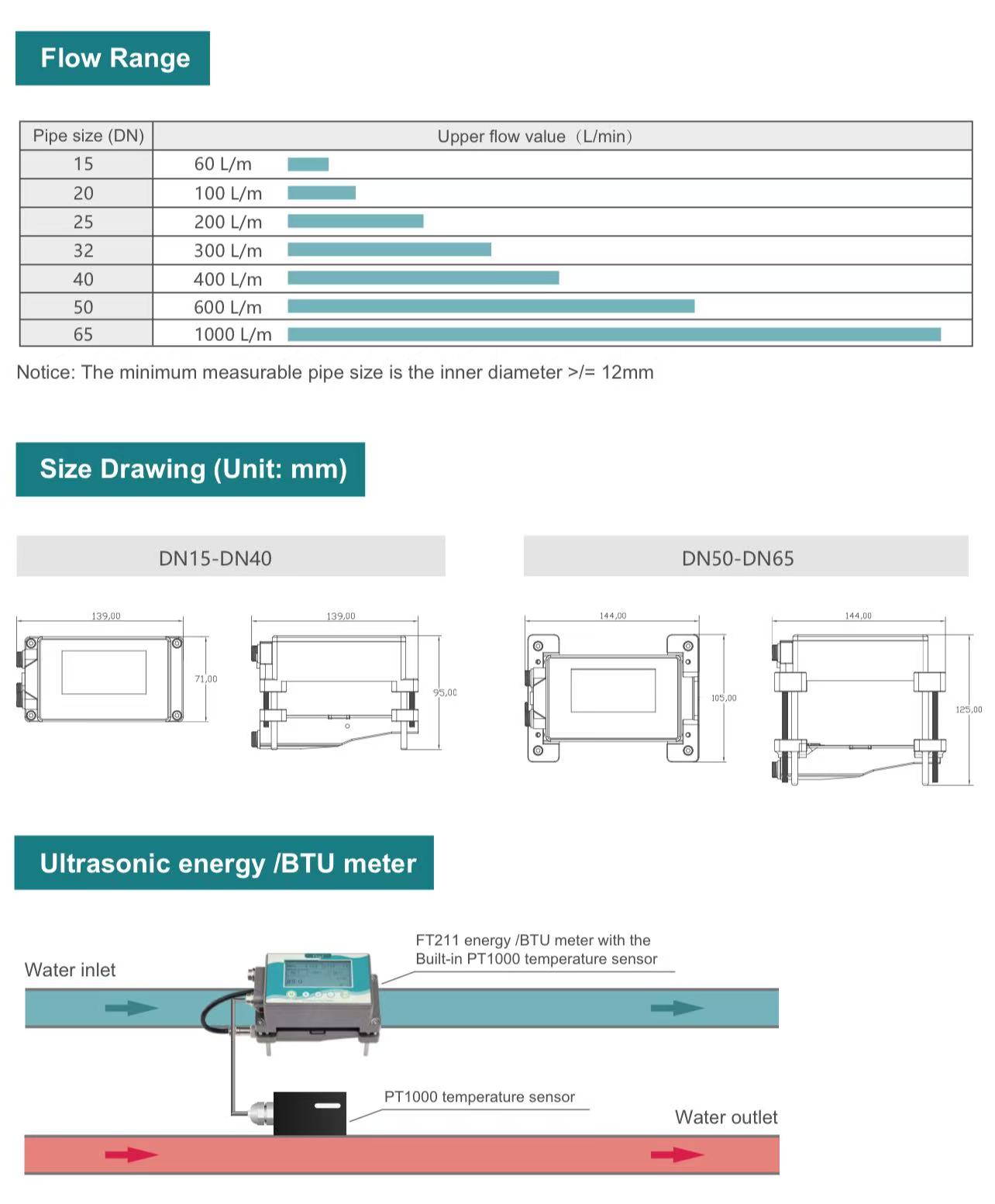

Bereik pijpmaat : DN15 – DN65

Pijpmateriaal : Metalen buizen / Harde kunststofbuizen (PVC, PP, PVDF)

Vloeibare soort : Water en andere eenfasige vloeistoffen (geen vaste deeltjes of onzuiverheden)

Temperatuur Bereik: 0 tot 115 °C (geen bevriezing van het oppervlak)

Nauwkeurigheid : ±2% (±1% na kalibratie)

Reactietijd : 0,5 – 60 s (instelbaar)

Weergave : 256 × 128 LCD-scherm

Voeding : 10–24 VDC, stroomverbruik < 3 W

Output & Communicatie:

• 4–20 mA
• Modbus RS485
• Optioneel: Pulsuitgang (OCT), relaisalarm

Bescherming en betrouwbaarheid

• Behuizing: IP65
• Bescherming tegen omgekeerde stroomaansluiting
• Overspannings- en kortsluitbeveiliging
• Trillingsbestendigheid: 10–55 Hz, 1,5 mm
• Schokbestendigheid: 100 m/s², 16 ms

Omgevingsomstandigheden

• Omgevingstemperatuur: –10 tot 60 °C
• Relatieve vochtigheid: 35–85% RH (niet-condenserend)
• Materiaal behuizing: aluminium en industriële kunststoffen

• Watervoorziening- en distributiesystemen
• HVAC-gekoeldwater- en verwarmingscircuits
• Bewaking van het energieverbruik
• Industriële proceswatermeting
• Retrofitprojecten met beperkte installatieruimte

Retrofit stroommeting in bestaande pijpleidingen

VNFT211 is ideaal voor upgrades van stroommetingen in bestaande systemen waarbij wijziging van pijpleidingen niet is toegestaan of downtime moet worden geminimaliseerd.
Het klemontwerp maakt een snelle installatie mogelijk zonder dat de leidingen moeten worden doorgesneden of de werking moet worden onderbroken, waardoor het geschikt is voor:

• Industriële proceswaterleidingen
• Nuts- en bouwwatersystemen
• Tijdelijke stroomverificatie en prestatie-audits

HVAC-energiebewaking voor koeling en verwarming

Indien geconfigureerd als een ultrasone energiemeter (BTU), kan de VNFT211 worden gebruikt in gekoeld water- en verwarmingssystemen om het thermische energieverbruik te monitoren.

Typische toepassingen zijn onder meer:

• Inlaat- en uitlaatstroombewaking van de koelmachine
• Energiedistributiesystemen voor verwarming en koeling
• Analyse van energie-efficiëntie en kostenallocatie

Leidingdebietmeting met kleine diameter (DN15–DN65)

De VNFT211 is speciaal ontworpen voor kleine buismaten en levert betrouwbare meetprestaties in compacte pijpleidingnetwerken zoals:

• Apparatuurskids en verpakte systemen
• Laboratorium- en pilot-schaal installaties
• Bouwtechnische en nutsbedrijven

Watervoorziening- en distributiesystemen

VNFT211 biedt stabiele stroombewaking voor schoonwatertoepassingen zonder drukverlies en ondersteunt:

• Watervoorziening balanceren
• Lekdetectie en analyse van abnormale stromingen
• Systeemoptimalisatie en verbetering van de operationele efficiëntie

Tijdelijke metingen en diagnostische tests

Vanwege de snelle installatie en draagbaarheid is VNFT211 zeer geschikt voor meettaken op korte termijn, waaronder:

• Inbedrijfstelling en systeemvalidatie
• Vergelijkende testen tussen flowmeters
• Problemen met stromingsafwijkingen oplossen zonder permanente installatie

Automatisering en besturingssysteemintegratie

Met standaard 4–20 mA-uitgang en Modbus RS485-communicatie kan VNFT211 naadloos worden geïntegreerd in automatiseringssystemen voor:

• PLC- en DCS-stroomgegevensverzameling
• Centrale controlekamerbewaking
• Datalogging, rapportage en procesoptimalisatie
