Elektromagnetische flowmeterselectie: een in de praktijk bewezen gids (voeringen, elektroden, geleidbaarheid)

Voof wie is dit?

Installatie-ingenieurs, procesontwerpers, onderhoudsteams en technische kopers die een snelle, betrouwbare manier nodig hebben om de juiste magmeter voor reële omstenigheden te specificeren.

1) Wat een magmeter is (en niet is)

Elektromagnetische debietmeters meten geleidend vloeistoffen mee geen smoorelement and geen bewegende delen . Ze blinken uit in schurende en corrosieve diensten en domineren gemeentelijk water en afvalwater, chemische overdracht, mijnbouwslurries en hygiënische processen (voedsel en drank, farmacie).

• Sterke punten: verwaarloosbaar drukverlies, breed DN-bereik, stabiele nauwkeurigheid, uitstekende chemische/slijtagemogelijkheden.
• Limieten: minimale geleidbaarheid vereisen; niet voor koolwaterstoffen/ultrazuiver water, tenzij ontwerpen met een lage geleidbaarheid worden gebruikt.

Geleidbaarheidsdrempel (μS/cm)

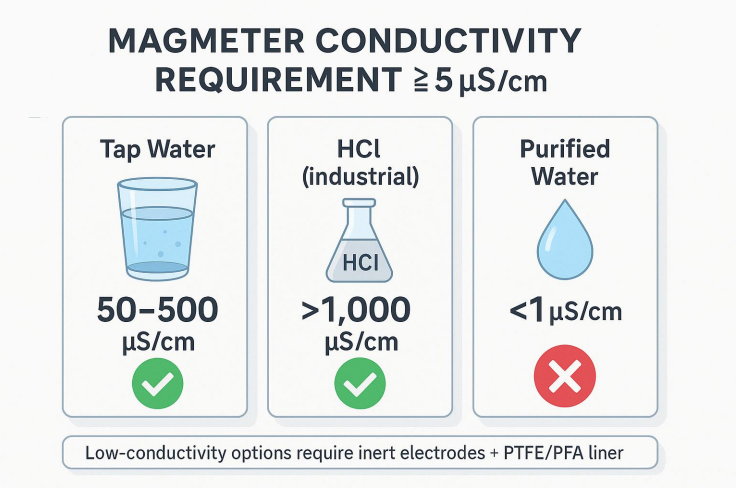

Standaard magmeters vereisen ≥ 5 μS/cm . Typische referenties: Kraanwater: 50–500, HCl (industrieel): >1.000, Gezuiverd water: <1 → niet geschikt.

Grensgevallen kunnen worden gebruikt inerte elektroden (Pt-Ir/Hastelloy C) met voeringen met lage adsorptie (PTFE/PFA) ; bevestigen met de fabrikant.

2) Het 3D-selectiemodel

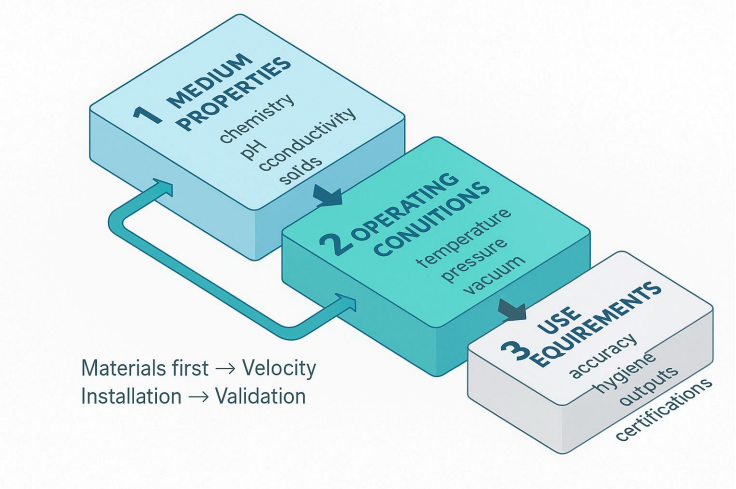

Selectie is geen enkele parameter. Gebruik een Driedimensionale beslissing:

Mediumeigenschappen → Bedrijfsomstandigheden → Gebruiksvereisten

De meeste storingen (aantasting van de voering, falen van de elektrode, grote fouten) zijn terug te voeren op onvolledige mediumgegevens of niet-overeenkomende materialen.

3) Stap 1 — Bouw het mediumprofiel op (niet-onderhandelbare gegevens)

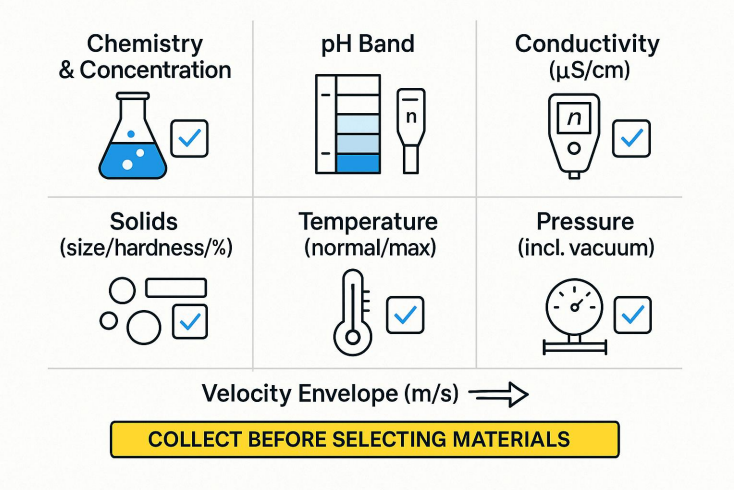

Verzamel dit voordat u materialen kiest:

• Chemie & concentratie: omvatten sporenionen (F⁻/Cl⁻) en oxidatiemiddelen.
• pH-band: sterk zuur (<2), zwak zuur (2–6), neutraal (6–8), zwak alkali (8–12), sterk alkali (>12).
• Geleidbaarheid: bevestig ≥ 5 μS/cm tenzij er opties met lage geleidbaarheid worden gebruikt.
• Vaste stoffen: maat / hardheid / volume %. Kwarts of ≥1 mm → slijtvaste voeringen.
• Temperatuur: normaal en extreem (CIP/SIP, door de zon verwarmde pistes).
• Druk: positief en vacuüm (liners kunnen instorten als ze niet zijn beoordeeld).
• Snelheidsenvelop: plannen voor 1–3 m/s (schone bediening). afzettingen <0,5 m/s; >5 m/s erosie/geluid (schurende belasting vaak 2–4 m/s).

4) Stap 2 — Kies de voering (eerst corrosie en temperatuur)

Prioriteit: Corrosiebestendigheid → Temperatuur → Slijtage → Druk.

Vacuüm- en thermische cycli

Specificeer vacuüm-geschat voeringen als subatmosferische druk mogelijk is. Zorg er bij grote ΔT/ΔT·h voor dat de voering/elektrode-CTE-compatibiliteit compatibel is en respecteer de T – P-ratingcurve.

5) Stap 3 — Zorg ervoor dat de elektroden overeenkomen met de chemie (en de voering)

Snelle aanwijzingen

• Bleekmiddel (NaOCl) → PTFE/PFA Hastelloy C / Titaan.
• HCl zonder F⁻ → PTFE/PFA Tantaal / Hastelloy C.
• HCl met F⁻ → PTFE/PFA Hastelloy C / Pt-Ir (vermijd Ta).
• Heet/sterk NaOH → PTFE/PFA Hastelloy C (316L alleen voor milde/koele bijtende middelen).
• Schurende slurry → Polyurethaan/keramiek voering robuuste elektroden; maat voor 2–4 m/s .

6) Maat voor snelheid (niet voor drukval)

Magmeters voegen een verwaarloosbaar drukverlies toe. Maat de meter zo normale bedrijfssnelheid landt in de doelband.

• Schone vloeistoffen: 1–3 m/s (stil, stabiel, weinig vervuiling).
• Schuurmiddel: 2–4 m/s voor zelfreiniging; kappieken om erosie te beperken.
• Lage geleidbaarheid: een bescheiden hogere snelheid kan de SNR verbeteren.
• Zeer lage stromen: overwegen inkrimping (reductoren) om de doelsnelheid te bereiken.

Voorbeeld van maatvoering van één minuut

Gegeven 20 m³/u in DN50 (ID ≈ 52,5 mm):

Oppervlakte A = π·(0,0525²)/4 ≈ 0,00217m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56 m/sec → binnen schuurband; voor een schone service kunt u DN65 overwegen.

7) Installeer voor signaalkwaliteit

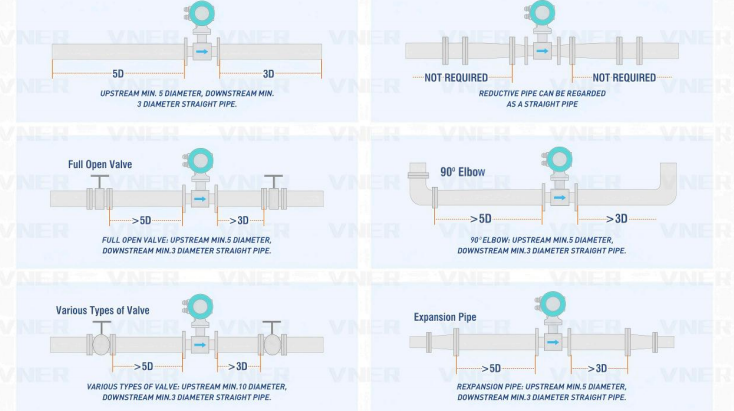

• Rechte runs: 5–10D stroomopwaarts, 2–3D stroomafwaarts (meer na ellebogen/kleppen/reductoren).
• Oriëntatie: horizontaal met elektroden op 3 en 9 uur; verticaal opwaartse stroom de voorkeur.
• Pijp vol houden: detectie van lege buizen inschakelen; vermijd meegevoerde lucht.
• Aarding: aardingsringen/elektroden voor een stabiele referentie.
• Pakkingen & mouwen: liner-compatibel; vermijd binnendringen in de boring.
• Vervuilende media: geven de voorkeur aan gladde voeringen (PTFE/PFA) en de juiste snelheid

8) Sanitair (Food & Pharma)

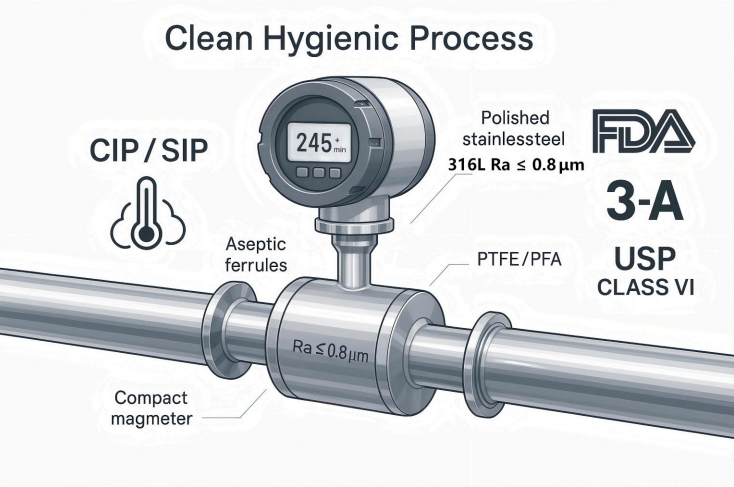

• Bevochtigde delen: 316L; PTFE/PFA voeringen; gepolijste elektroden (bijv. Ra ≤ 0,8 μm ; specificeer ≤ 0,4 μm indien nodig).
• Aansluitingen: Tri-Clamp, DIN11851, aseptische adereindhulzen; oppervlakteafwerking definiëren.
• CIP/SIP: controleer de wasmiddel- en stoomlimieten (tijd/temperatuur).
• Naleving: FDA/3‑A/USP Klasse VI/traceerbaarheid van materialen; naadloze voeringontwerpen om vastlopen te voorkomen.

9) Snelle selectiematrix (uitgangspunten – controleer het gegevensblad)

• Gemeentelijk water/afvalwater → Voering: Rubber / ETFE / PTFE; Elektrode: 316L (upgrade naar HastelloyC voor sterke oxidatiemiddelen).
• 30% HCl (chemisch) → PTFE/PFA HastelloyB/C / Tantaal (doe niet gebruik 316L).
• 20% NaOH (chemisch) → FEP/PTFE HastelloyC (316L voor <10% en koel).
• Neutrale mijnbouwslurry → Polyurethaan or Keramiek hardmetalen elektroden ; 2–4 m/s ; verticale installatie.
• Zure uitlogingsslurry → Keramiek Tantaal (controleer de pH; vermijd F⁻ met Ta).
• Industrieel organisch afvalwater (bijvoorbeeld ethanol) → FEP/PTFE HastelloyC ; explosiebeveiliging bevestigen.
• bleekmiddel dosering → PTFE/PFA HastelloyC/Titaan.
• Hete bijvulling van de ketel (100–150 °C) → PFA/keramiek Titanium ; isoleren; zorgen voor een lage grondweerstand.
• Gekoelde pekel (CaCl₂, −20…5 °C) → PTFE/FEP Titanium ; bevestig de taaiheid van de voering bij lage temperaturen

10) Valideer voordat u koopt (voorkom dure verrassingen)

• Compatibiliteit van materialen: controleer corrosiegegevens bij werkelijke concentratie en temperatuur (doel ≤ 0,1 mm/jaar).
• Temperatuur-drukcurve: respecteer de derating van de voering (bijv. PTFE-druklimiet bij verhoogde T).
• Speciale voorwaarden: vacuümwaarde; thermische cycli (ΔT/h); voering/elektrode CTE-wedstrijd.
• Aftekening door leverancier: compleet medium/voorwaarden verstrekken; verzoek een fitness rapport . Voor kritische punten wel doen onderdompeling testen (bijv. 72 uur elektrodeweek).

11) Veelvoorkomende valkuilen en oplossingen (met uitkomsten)

• Sporen van onzuiverheden negeren (bijv. F⁻ in HCl) → verkeerde elektrode; snelle mislukking.
  Oplossing: volledige samenstelling incl. sporenionen; selecteren Ta/Hastelloy C/Pt-Ir indien nodig.

• Te lage temperatuur/druk → voering veroudering of uitpuilen.
  Oplossing: selecteer op uitersten (bijv. max. T 10 °C, max. P 20% ); volg de T-P-curve.
• Slijtage onderschatten → snelle slijtage van de voeringen in slurries.
  Oplossing: Polyurethaan/Ceramic liners, correcte snelheid/oriëntatie.
• Kopen tegen de laagste prijs → frequente wisselingen; hoge stilstand.
  Oplossing: evalueren levenscycluskosten (investeringsinvestering 5 jaar onderhoud).

• Ontbrekende sanitaire details → overval- en besmettingsrisico's.
  Oplossing: naadloze voeringen, gepolijste elektroden, gedocumenteerde conformiteit.

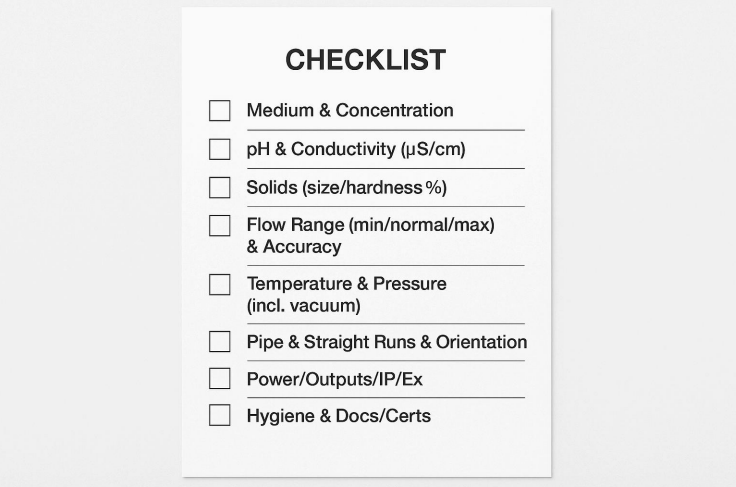

12) Checklist voor offerteaanvragen / maatvoering (voeg bij uw aanvraag)

1. Medium & concentratie, pH, geleidbaarheid (μS/cm)
2. Vaste stoffen: grootte / hardheid / % vol. (indien aanwezig)
3. Stroombereik (min/normaal/max), nauwkeurigheidsdoel, voorkeurssnelheidsband
4. Temperatuur (normaal/max), druk (max, willekeurig vacuüm )
5. Buismaat/standaard/materiaal, directe beschikbaarheid, oriëntatie
6. Voeding en uitgangen (4–20 mA/HART, puls, RS-485), IP/ex-bestendig
7. Hygiënische behoeften (oppervlakteafwerking, aansluitingen, CIP/SIP)
8. Documentatie (kalibratie, MTR's) en regionale certificeringen

13) Veelgestelde vragen

Q1. Kunnen magmeters ultrazuiver water meten?

Alleen met lage geleidbaarheid ontwerpen en zorgvuldige validatie. Standaardeenheden vereisen ≥ 5μS/cm.

Vraag 2. Wat moet ik doen als mijn lijn vacuüm of snelle temperatuurschommelingen waarneemt?

Gebruik vacuüm-geschat voeringen en controle CTE-matching /ΔT-limieten.

Q3. Hoe vaak moet ik kalibreren?

Typische dienst: jaarlijks . Kritieke bewaring/dosering: 6 maanden of per sitebeleid.

Q4. Hoe minimaliseer ik slijtage in mest?

Kies slijtvaste voeringen (Polyurethaan/keramiek), behouden 2–4 m/s snelheid, verticale opwaartse stroming.

Conclusie (de volgorde die werkt)

1. Materialen eerst (voeringelektroden) uit een compleet mediumprofiel.
2. Grootte voor snelheid (geen drukval).
3. Installeer voor signaalkwaliteit (rechte trajecten, volle buis, aarding).
4. Valideer tegen de TP-curve, vacuüm en thermische cycli.

Door deze opdracht te volgen, wordt de selectie van magmeters een herhaalbaar engineeringproces dat nauwkeurigheid levert en de levenscycluskosten verlaagt.
