Negen verborgen installatiefouten die de nauwkeurigheid van de stroom in gevaar brengen

Heeft u ooit te maken gehad met onnauwkeurige metingen, moeilijk onderhoud of een volledige storing tijdens de installatie van de flowmeter?

In de meeste gevallen ligt het probleem niet in het instrument zelf, maar in installatiedetails die vaak over het hoofd worden gezien.
Onvoldoende rechte pijpleidingen voor elektromagnetische debietmeters, onjuist geplaatste filters voor meters met variabele oppervlakte, of drukkranen die naar beneden zijn geïnstalleerd op wigdebietmeters: al deze kleine fouten kunnen tot aanzienlijke systeemstoringen leiden.
Dit artikel vat negen van de meest voorkomende installatieproblemen op locatie bij flowmetertoepassingen samen, zodat u deze valkuilen vanaf de bron kunt vermijden.

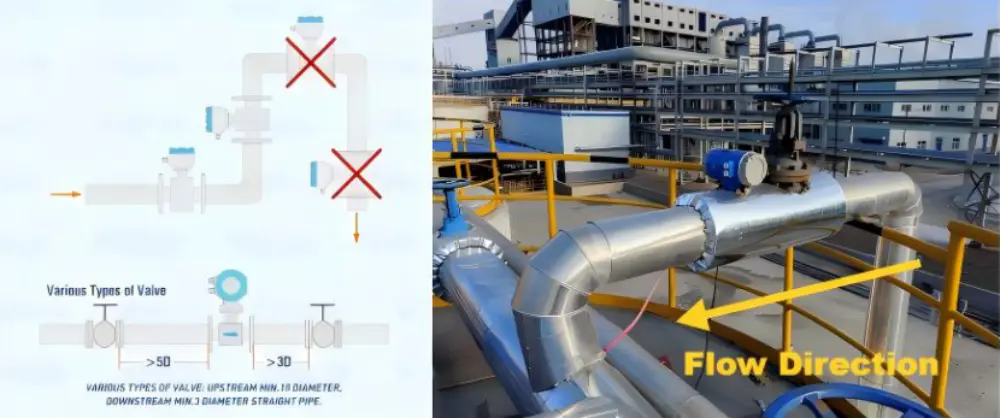

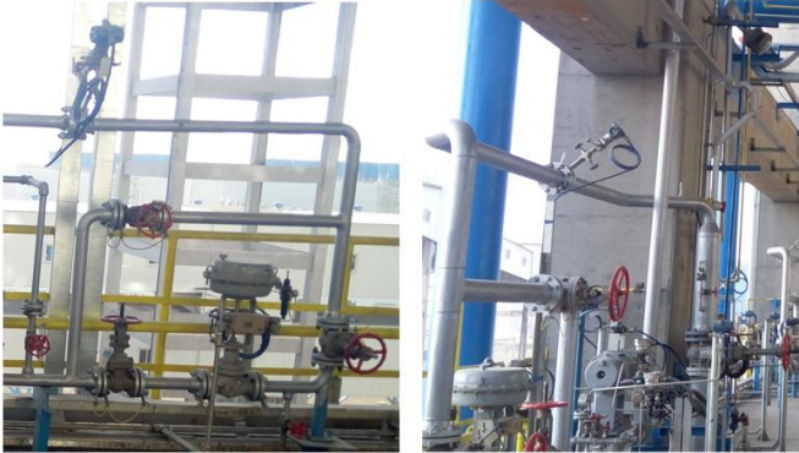

01. Onjuiste installatiepositie of onvoldoende rechte pijplengte (elektromagnetische flowmeter)

• Om een nauwkeurige meting te garanderen, moet de debietmeter altijd met een volledige leiding werken.

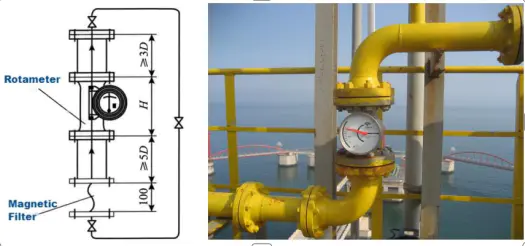

02. Onjuiste installatie van een magnetisch filter (debietmeter met variabel oppervlak)

• Het rechte inlaattraject moet stroomafwaarts van het magnetische filter worden gemeten, en niet ervoor.

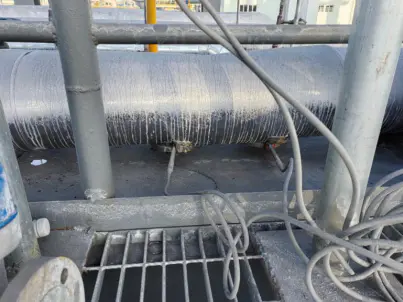

03. Onjuiste installatie van wigdebietmeter

• Als u de drukaftapflens naar beneden of te dicht bij een platform installeert, is er geen ruimte voor onderhoud en ontstaat er sedimentophoping in de drukpoort, wat tot meetfouten leidt. Zorg altijd voor de juiste oriëntatie en onderhoudsruimte.

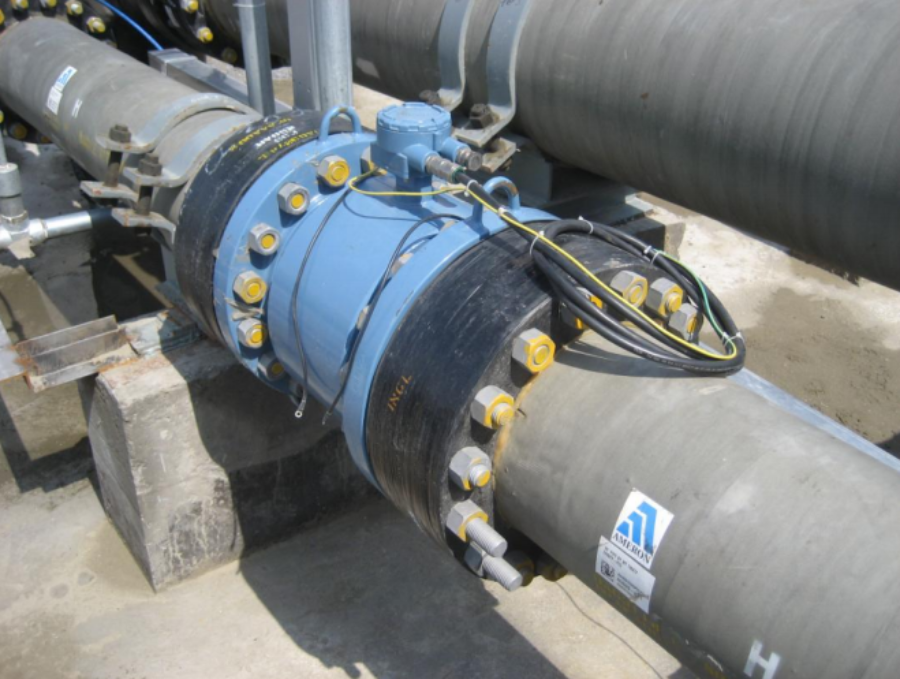

04. Aardingsringen vereist voor niet-metalen pijpleidingen (elektromagnetische flowmeter)

• Elektromagnetische debietmeters moet goed geaard zijn.
• Voor metalen pijpleidingen kunnen interne aardelektroden worden gebruikt.
• Voor niet-metalen of beklede metalen leidingen zijn aardingsringen vereist om een ​​stabiele signaalreferentie te garanderen.

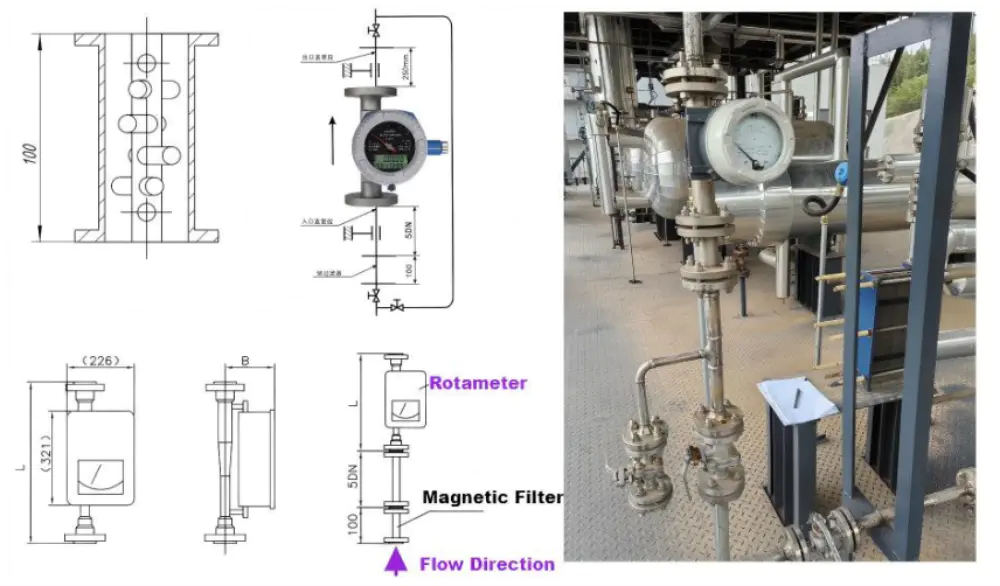

05. Vereisten voor stroomopwaartse en stroomafwaartse rechte stukken (debietmeter met variabel oppervlak)

• De inlaat- en uitlaatleidingen moeten overeenkomen met de meterboring.
• Als de installatieruimte dit toelaat, moet u een rechte leidinglengte van ten minste 5D stroomopwaarts en 3D stroomafwaarts aanhouden.
• Opmerking: Sommige fabrikanten beweren misschien dat er geen directe vereiste is. maar voldoende lengtes worden nog steeds aanbevolen
  optimale nauwkeurigheid.

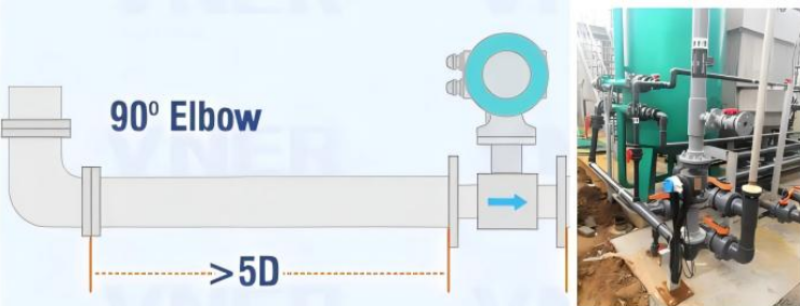

06. Vereisten voor stroomopwaartse en stroomafwaartse rechte doorgangen (elektromagnetische debietmeter)

• Vermijd installatie van de debietmeter in de buurt van stromingsverstorende elementen zoals kleppen, ellebogen of bypass-leidingen.
• Zorg waar mogelijk voor een recht stuk van ten minste 10D stroomopwaarts en 5D stroomafwaarts (de “10D-5D-regel”).
• Houd minimaal 5D upstream en 3D downstream aan om stabiele en nauwkeurige metingen te verkrijgen.

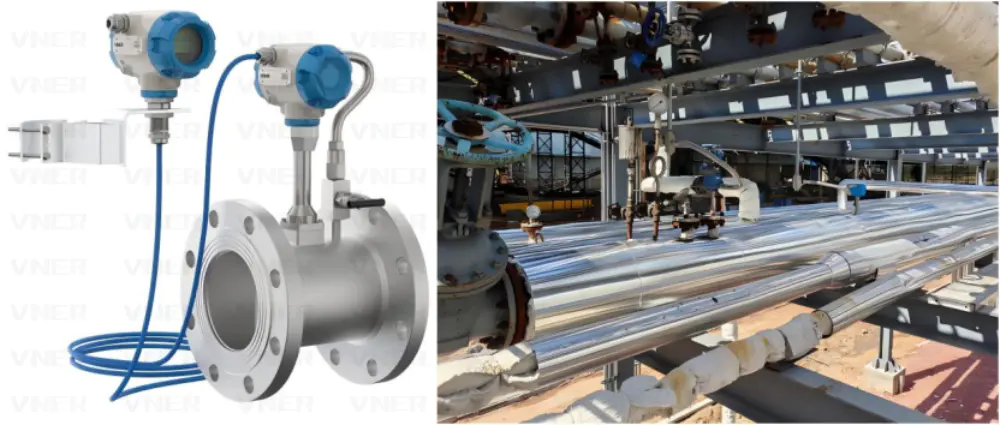

07. Vortex-flowmeter van het externe type, aanbevolen voor stoommeting

• Voor stoommetingen en pijprekinstallaties wordt de externe (split-type) vortex-flowmeter aanbevolen. Deze configuratie maakt uitlezing op afstand en het instellen van parameters mogelijk, waardoor de zender uit de buurt van hoge temperatuurzones (>250 °C) wordt gehouden en hem geschikt maakt voor verhoogde of ontoegankelijke locaties.
• De afstandsbedieningskabel moet een tweeaderige afgeschermde kabel zijn, geleverd door de fabrikant, met een standaardlengte van 5 m (aanpasbaar tot 20 m).

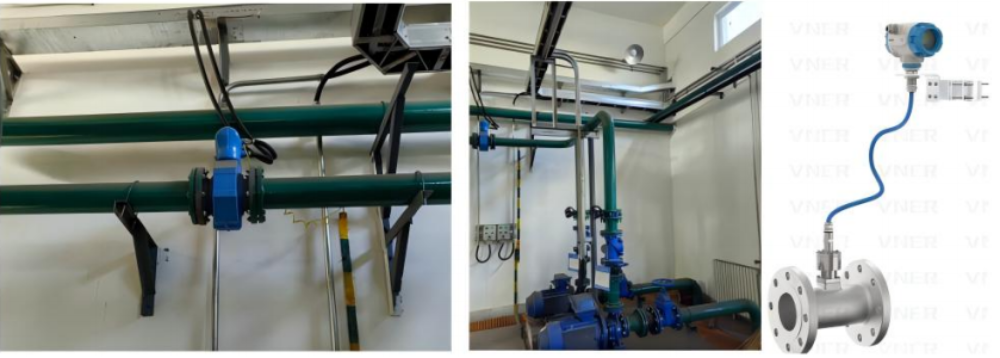

08. Gebruik instrumenten op afstand voor moeilijk bereikbare installaties

• Voor installaties op hoogte, in greppels of langs pijpenrekken, waar observatie of aanpassing ter plaatse moeilijk is, worden instrumenten van het externe type ten zeerste aanbevolen voor een veiligere en gemakkelijkere bediening.

09. Montagepositie van drukverschiltransmitters (doorstroommeter)

• Afhankelijk van de installatie-indeling moet de verschildruktransmitter op grondniveau of op een toegankelijk platform worden gemonteerd voor eenvoudiger kalibratie en onderhoud.

• Deze negen voorbeelden benadrukken de meest voorkomende installatiefouten die worden aangetroffen in toepassingen voor debietmeting. Door deze details tijdens de installatie te begrijpen en er rekening mee te houden, kunt u de betrouwbaarheid verbeteren, de uitvaltijd verminderen en de meetnauwkeurigheid op de lange termijn garanderen.
