Waarom wordt een Vortex-flowmeter na installatie instabiel of stopt hij zelfs met werken?

Heeft u ooit een vortex-flowmeter meegemaakt die na installatie een slechte nauwkeurigheid, grote signaalfluctuaties of zelfs volledig signaalverlies vertoont?

In veel gevallen is de hoofdoorzaak niet het instrument zelf, maar eerder onjuiste afmetingen en installatiepraktijken. Draaikolk-flowmeters zijn zeer gevoelig voor snelheidsprofiel, stroomregime en leidingconfiguratie. Kleine afwijkingen in deze details kunnen tot aanzienlijke meetfouten leiden.

In dit artikel worden de belangrijkste technische principes uitgelegd achter de juiste maatvoering, selectie van verloopstukken en vereisten voor rechte buizen, gebaseerd op industriestandaarden en geverifieerd experimenteel onderzoek.

1. Metermaat voor brede turndown-ratio: waarom diameterreductie vaak noodzakelijk is

Om een te bereiken brede turndown-ratio en zorgen voor voldoende signaalsterkte bij lage stroomsnelheden, is een gebruikelijke technische praktijk verklein de diameter van de debietmeter ten opzichte van de pijpleiding om de vloeistofsnelheid te verhogen.

Voor snelheidsprofielafhankelijke flowmeters —zoals:

• Vortex-debietmeters
• Wervelen (vortex precessie) debietmeters
• Elektromagnetische debietmeters

deze diameteraanpassing wordt doorgaans bereikt met behulp van concentrische verloopstukken .

Algemeen maatprincipe

• In de meeste toepassingen is de De nominale diameter van de debietmeter moet gelijk zijn aan of kleiner zijn dan de buisdiameter .
• Voor vortex flowmeters, the calculated meter size is often één tot twee nominale maten kleiner dan de pijpleiding.

Voorbeeld

• Pijpleiding: 8" (DN200)
• Vortex-debietmeter: 4" (DN100)

In speciale gevallen, zoals overdracht van olieopslag of stikstofmeting bij laag debiet – zelfs grotere reducties kunnen worden toegepast om te voldoen aan extreme turndown-eisen.

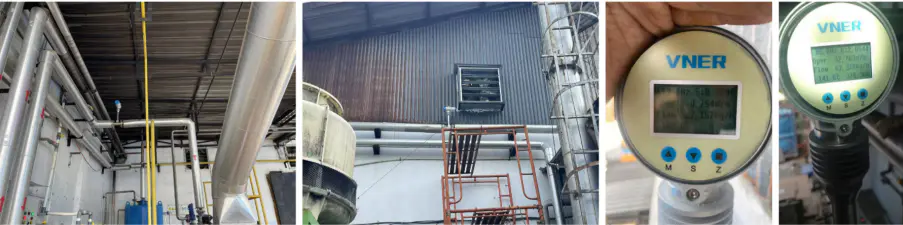

Overdimensionering blijft echter een veel voorkomend probleem. In verschillende projecten werd gekozen voor vortexflowmeters te groot , resulterend in:

• Onvoldoende snelheid tijdens normaal bedrijf
• Werking buiten het effectieve meetbereik
• Ernstige signaalinstabiliteit na inbedrijfstelling

Casusnotitie:

Voor nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

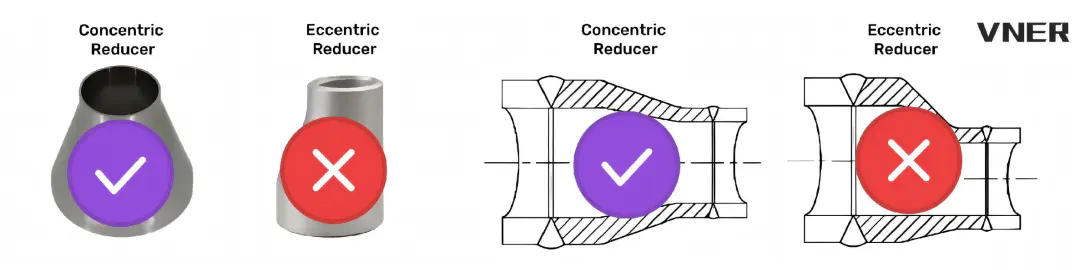

2. Selectie van verloopstukken: gebruik altijd concentrische verloopstukken

Wanneer het verkleinen of uitbreiden van de leidingdiameter vereist is in vortex-flowmeterinstallaties:

Er moeten concentrische verloopstukken worden gebruikt.

Excentrische verloopstukken creëren asymmetrische snelheidsprofielen die de meetnauwkeurigheid in snelheidsgevoelige instrumenten aanzienlijk verminderen.

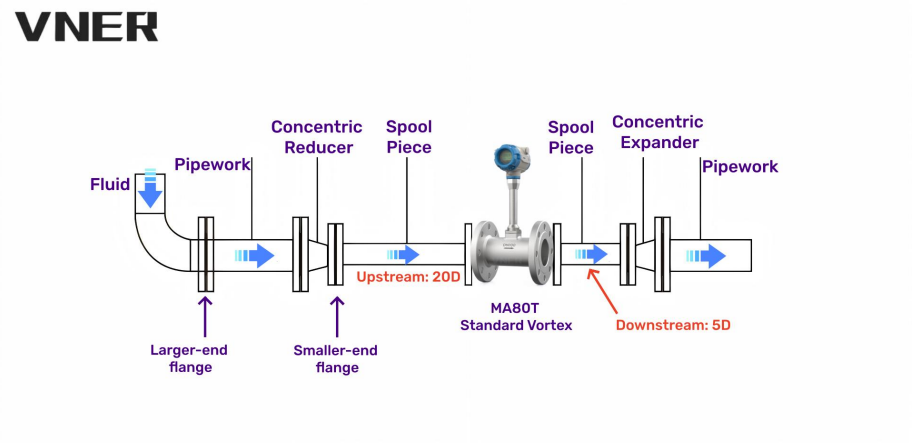

3. Rechte buisvereisten voor installaties met kleinere diameter

Vereisten voor reductiegeometrie

Om stroomvervorming te minimaliseren:

• De kegelhoek α van het verloopstuk mag niet groter zijn dan 15°
• Onder deze omstandigheden kan het verloopstuk worden behandeld als onderdeel van de rechte buislengte

Beide stroomopwaartse en stroomafwaartse verloopstukken moeten concentrische, geleidelijke verloopstukken zijn.

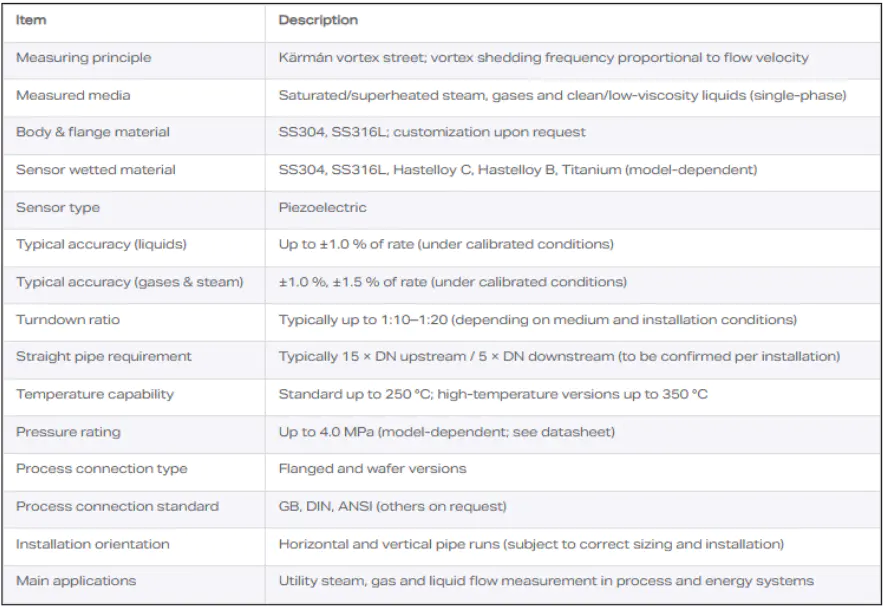

4. Minimale vereisten voor de rechte lengte stroomopwaarts (typische waarden)

D = interne buisdiameter

5. Algemene installatievoorwaarden voor Vortex-flowmeters

Een correct geïnstalleerde vortexflowmeter moet aan de volgende voorwaarden voldoen:

a) Horizontaal of verticaal geïnstalleerd (voor vloeistoffen: stroomrichting van onder naar boven) in een buis die overeenkomt met de nominale diameter

b) Voldoende, onbelemmerde rechte leidinglengtes stroomopwaarts en stroomafwaarts, zoals gespecificeerd

c) Coaxiale uitlijning met de pijpleiding; pakkingen mogen niet in de stroom binnendringen

d) Leidingen die uit meerdere secties bestaan, moeten recht blijven met een minimale verkeerde uitlijning van de assen

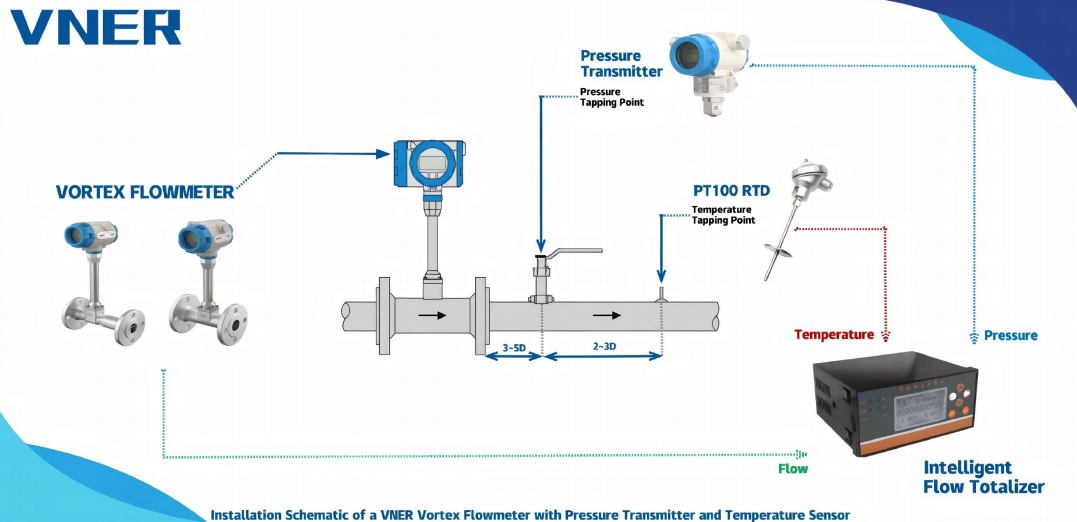

e) Temperatuurmeting:

• Bij voorkeur via ingebouwde thermowell
• Zoek anders de sensor 2–5D stroomafwaarts

f) Drukmeting:

• Bij voorkeur via ingebouwde drukaftakking
• Zoek anders naar tikken 2–7D stroomafwaarts

g) Geen kleppen of bypass-leidingen binnen de rechte leidingsecties

h) Geen stroomregelkleppen stroomopwaarts van de meter

i) Als er gasbellen of onzuiverheden aanwezig zijn, installeer dan afscheiders of filters stroomopwaarts van het rechte stuk

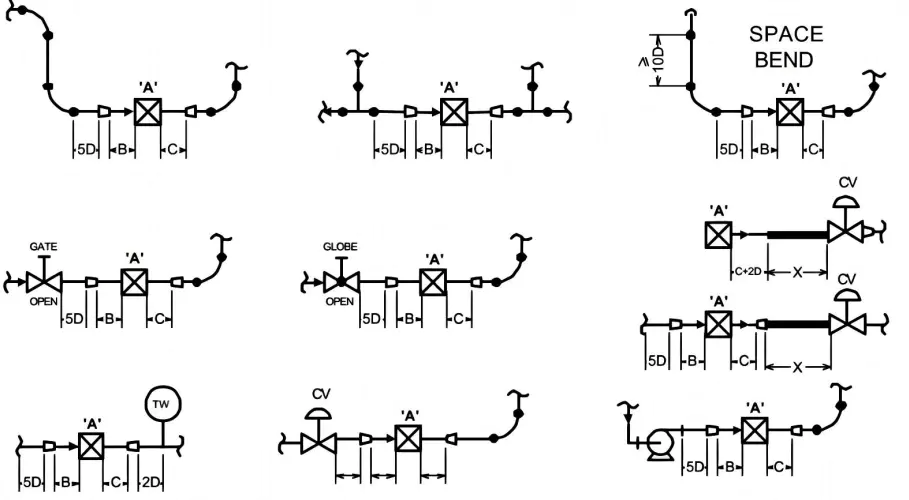

6. Typische rechte buislengtes (meting met gesloten leiding)

7. Overwegingen bij kleplocatie en tweefasige stroming

• Vermijd kleppen of bypasses in de buurt van de debietmeter
• Drukreduceerventielen kunnen stroomafwaarts een faseverandering veroorzaken
• Tweefasige stroming (gas in vloeistof of vloeistof in gas) moet worden vermeden
• Gebruik indien nodig gasafscheiders of filters stroomopwaarts

8.Waarom excentrische verloopstukken moeten worden vermeden

Coriolis-massadebietmeters en positieve verplaatsingsmeters zijn onafhankelijk van het snelheidsprofiel.

Alle andere debietmeters zijn afhankelijk van het snelheidsprofiel en vereisen rechte stroomopwaartse en stroomafwaartse leidinglengtes.

Belangrijke richtlijnen voor de sector:

• De installatievereisten voor drukverschilapparaten moeten worden nageleefd ISO 5167-1
• Voor other flowmeters, manufacturer installation guidelines must be strictly followed
• Excentrische verloopstukken verstoren de snelheidsprofielen ernstig en mag niet worden gebruikt in de buurt van snelheidsafhankelijke meters

9.Effect van concentrische reductoren op het snelheidsprofiel (experimenteel bewijs)

Experimentele onderzoeken uitgevoerd door TNO en Delft Hydrauliek laat met behulp van lucht en water zien:

• Een concentrisch verloopstuk met een diameterverhouding D_meter / D_buis ≈ 0,44 kan een asymmetrisch snelheidsprofiel omzetten in een bijna symmetrisch snelheidsprofiel (asymmetrie < 2%)
• De downstream velocity profile resembles a plug-type snelheidsprofiel (PTVP)
• Bij 5D stroomafwaarts blijft het profiel stabiel over:
  Re = 50.000–250.000 (lucht)
  Re = 20.000–500.000 (water)
• Concentrische verloopstukken elimineer de werveling niet , vooral die veroorzaakt door ruimtelijke bochten
• De-swirl-apparaten kunnen dit vereisen ≥6D lengte , afhankelijk van de wervelpitch

Samenvatting van bevindingen

• Concentrische verloopstukken significantly improve velocity symmetry
• Dey do not remove swirl
• Alleen concentrische verloopstukken bieden dit voordeel
• Excentrische verloopstukken introduceren ernstige snelheidsvervorming

10. Rechte buisvereisten voor installaties met kleinere diameter

(D_meter / D_buis ≤ 0,7)

Laatste technische afhaalmaaltijd

Wanneer een vortexflowmeter ondermaats presteert, is de oorzaak zelden ‘instrumentkwaliteit’.

Vaker is het een probleem op systeemniveau waarbij:

• Onjuiste diameterkeuze
• Verkeerd type verloopstuk
• Onvoldoende rechte pijplengte
• Vervormd snelheidsprofiel

Correct sizing concentrische verloopstukken disciplined piping design vormen de basis voor een stabiele, nauwkeurige vortexstroommeting.

Als u het stromingsveld correct ontwerpt, zal het instrument zijn werk doen.
