Wat maakt een Coriolis-massaflowmeter tot de ultieme oplossing voor uiterst nauwkeurige metingen in de moderne industrie?

Te midden van de diepgaande transformatie van Industrie 4.0 is de nauwkeurigheid van vloeistofmetingen niet langer slechts een technische parameter; het is een kernmaatstaf geworden voor het meten van de geautomatiseerde productie-efficiëntie en intelligente monitoringniveaus. Met zijn subversieve ontwerpfilosofie heeft de Coriolis-massadebietmeter heeft de ketenen van traditionele volumetrische metingen, die vaak worden beperkt door omgevingsfactoren zoals temperatuur, druk en vloeistofdichtheid, volledig doorbroken. Momenteel dringt deze technologie snel door in hoogwaardige productiesectoren zoals de petrochemie, de voedingsmiddelen- en farmaceutische sector, de productie van halfgeleiders en de maritieme industrie, en wordt het de erkende "gouden standaard" voor complexe vloeistofmonitoring. Terwijl mondiale industrieën zich richten op CO2-neutraliteit en afvalreductie, biedt de mogelijkheid om massa direct te meten de ultieme databasis voor het optimaliseren van hulpbronnen en het volgen van de CO2-voetafdruk.

Wat is een Coriolis-massaflowmeter?

Een Coriolis-massadebietmeter is een geavanceerd precisie-instrument dat is ontworpen op basis van klassieke dynamische principes, met name het Coriolis-effect. In termen van fysieke essentie verschilt het generaties van traditionele opening-, turbine- of elektromagnetische flowmeters. Conventionele apparaten meten meestal het vloeistofvolume, dat zeer gevoelig is voor interferentie door thermische uitzetting of contractie. Een Coriolis-meter meet daarentegen de 'werkelijke massa' van de vloeistof: een fysieke grootheid die onder alle bedrijfsomstandigheden constant blijft, of de vloeistof nu een kokende vloeistof of een samengeperst gas is.

Intern bestaat de kern uit een of twee meetbuizen die in een staat van nauwkeurig gecontroleerde trillingen worden gehouden. Een kleine hoogfrequente actuator (aandrijfspoel) zorgt ervoor dat de meetbuizen op hun specifieke natuurlijke frequentie trillen, net als een stemvork. Dit ontwerp maakt op ingenieuze wijze gebruik van de traagheidskracht die wordt gegenereerd door vloeistofdeeltjes die binnen een trillend systeem bewegen, waardoor het abstracte kenmerk van massa wordt omgezet in opneembare mechanische signalen. Deze directe meetbenadering elimineert de noodzaak voor complexe dichtheidsberekeningen, waardoor procesingenieurs een "single-source-of-truth" krijgen.

Hoe werkt een massaflowmeter?

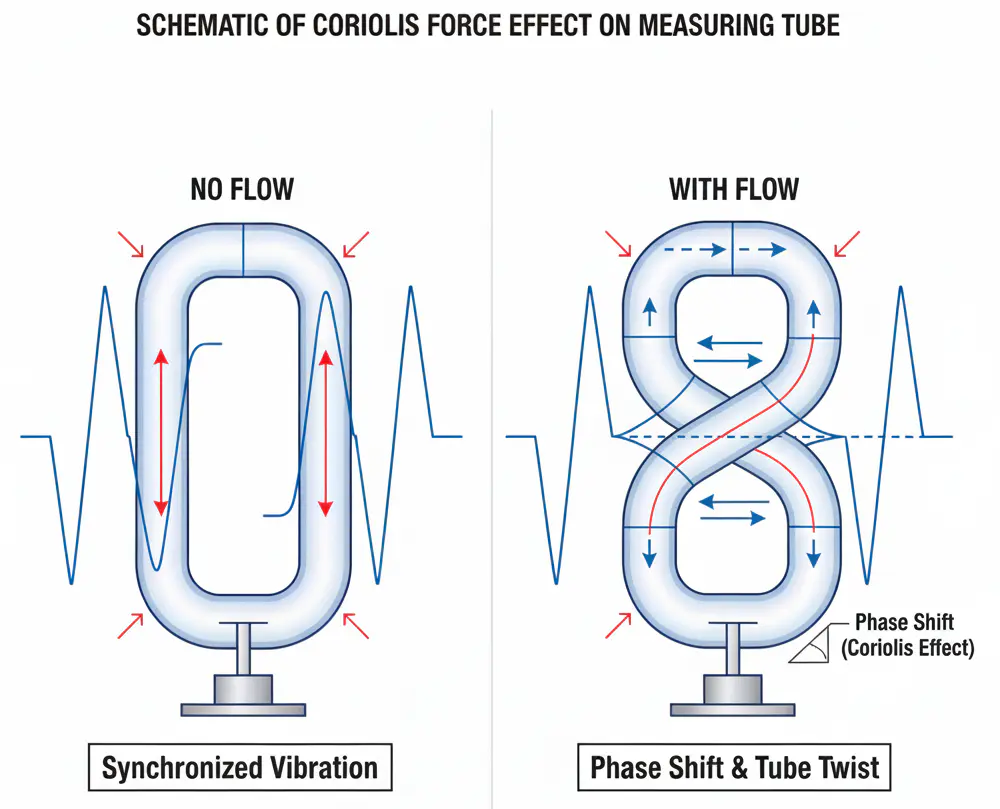

Om het werkingsmechanisme van deze debietmeter diepgaand te begrijpen, moeten we het dynamische mechanische gedrag van de vloeistof observeren wanneer deze de hoogfrequente trillende buizen binnendringt. Dit proces kan worden onderverdeeld in vier technische kernfasen:

Hoogfrequente trillingsexcitatie: Zodra de flowmeter start, drijft de actuator de meetbuizen aan om microtrillingen te produceren met een hoge frequentie (meestal 400-1000 Hz). In een statische toestand (geen stroming) zijn de trillingscycli van de gehele buis volledig gesynchroniseerd in zowel tijd als ruimte. De sensoren aan de inlaat en uitlaat detecteren identieke sinusgolven.

Betrokkenheid van Coriolis Force: Wanneer vloeistof of gas met hoge snelheid door de trillende buizen begint te stromen, proberen de bewegende vloeistofdeeltjes, als gevolg van traagheid, weerstand te bieden aan de periodieke trillingen van de buizen. Aan de inlaatzijde is de vloeistof bestand tegen het wegduwen van het trillingscentrum; aan de uitlaatzijde is het bestand tegen terugtrekken. Deze interactiekracht staat in de natuurkunde bekend als de ‘Corioliskracht’.

Mechanische vervorming en draaiing: De Corioliskracht werkt in tegengestelde richtingen op de inlaat- en uitlaathelften van de buis, waardoor de buis een subtiele "draai" of "vervorming" ondergaat die onzichtbaar is voor het blote oog. Deze mechanische verdraaiing is recht evenredig met de massastroomsnelheid: hoe meer massa er doorheen beweegt, hoe groter de kracht en hoe belangrijker de draaiing.

Faseverschuivingsconversie en gegevensdecodering: Deze vervorming verstoort de synchronisatie tussen de twee uiteinden van de buis. Sensoren die aan de inlaat- en uitlaatuiteinden zijn geïnstalleerd, registreren de "Phase Shift" (tijdvertraging) tussen de twee trillingssignalen. Via hoogwaardige digitale signaalverwerkingschips (DSP) zet het systeem dit tijdsverschil van microseconden onmiddellijk om in extreem nauwkeurige massastroommetingen, terwijl het tegelijkertijd de dichtheid berekent op basis van de verandering in de natuurlijke frequentie.

Wat zijn de significante voordelen van Coriolis-flowmeters?

De reden Coriolis-debietmeters die in veel hoogwaardige industriële scenario’s de traditionele hebben vervangen, komt voort uit een combinatie van vrijwel compromisloze technische voordelen:

Ongeëvenaarde meetnauwkeurigheid en herhaalbaarheid: Moderne Coriolis-meters kunnen een nauwkeurigheid van massametingen bieden van wel ±0,1% of zelfs ±0,05%. Dit nauwkeurigheidsniveau is van cruciaal belang voor de overdracht van voogdij, waarbij zelfs een fout van 0,5% kan leiden tot miljoenen dollars aan verliezen gedurende een jaar. De hoge herhaalbaarheid zorgt ervoor dat het productieproces batch na batch consistent blijft.

Superieure trillingen en omgevingsimmuniteit: De interne werkfrequentie van het instrument wordt doorgaans precies rond de 400 Hz ingesteld. Deze hoogfrequente werking fungeert als een natuurlijk 'filter', waardoor het apparaat zijn eigen meetsignaal kan onderscheiden van de laagfrequente mechanische ruis die gebruikelijk is in industriële omgevingen, zoals het gebrul van grote pompsets, industriële compressoren of hoofdmotoren van schepen. Dit garandeert een extreem hoge leesstabiliteit, zelfs in de meest "luidruchtige" installatieomstandigheden.

Vereenvoudigde engineeringimplementatie en laag levenscyclusonderhoud:

• Geen rechte buisvereisten: In tegenstelling tot turbine- of ultrasone meters die rechte pijpen met een diameter van 10-20 nodig hebben om stromingsprofielen te stabiliseren, is een Coriolis-meter onafhankelijk van het stromingsprofiel. In krappe ruimtes zoals offshore-platforms of scheepscabines bespaart dit enorme hoeveelheden ruimte en engineeringkosten.
• Geen bewegende delen in de stroom: Er zijn geen lagers die verslijten of rotoren die verstopt kunnen raken. Dit resulteert in ongelooflijk lage totale eigendomskosten (TCO) en een hoge uptime voor kritieke infrastructuur.

"Digitale sensor" met integratie van meerdere parameters: Eén enkele Coriolis-meter levert een "drie-eenheid" aan gegevens: massastroom, dichtheid en temperatuur. Door deze waarden te integreren kan de meter ook volumestroom en concentratie weergeven, waardoor drie afzonderlijke instrumenten effectief worden vervangen door één digitaal knooppunt.

De VNER AC-, AG- en AH-serie: gespecialiseerde oplossingen voor industriële uitdagingen

Om aan de uiteenlopende en vaak extreme eisen van de moderne industrie te voldoen, heeft VNER drie gespecialiseerde series Coriolis-massaflowmeters ontwikkeld, elk ontworpen voor specifieke operationele omgevingen en wettelijke normen.

1. Coriolis-massaflowmeter uit de AC-serie: het vlaggenschip voor veelzijdige industriële toepassingen

De Coriolis-massadebietmeter uit de AC-serie vertegenwoordigt het toppunt van VNER's vlaggenschiptechnologie, ontworpen om te dienen als een veelzijdig "werkpaard" voor uiterst nauwkeurige massastroom- en dichtheidsmetingen in het breedste scala van industriële sectoren.

• Technische uitmuntendheid en signaalintegriteit : Aangedreven door het volledig digitale zenderplatform uit de A-serie, maakt het gebruik van geavanceerde Digital Signal Processing (DSP) om signalen met ultra-low flow gemakkelijk te verwerken. De geïntegreerde MFD™ (multifrequentie-aandrijving) technologie zorgt voor uitzonderlijke stabiliteit, zelfs in de aanwezigheid van meegesleept gas of gas-vloeistof tweefasige omstandigheden, die er doorgaans voor zorgen dat traditionele meters uitvallen.

• Extreme specificaties : Het beschikt over een massastroomnauwkeurigheid tot ±0,05% en is bestand tegen bedrijfsdrukken tot 15,0 MPa . De thermische veerkracht is ongeëvenaard, met modellen die in cryogene zones kunnen werken -196°C of in extreme hitte tot 380°C .

• Belangrijkste toepassingen : Het is de voorkeurskeuze voor precisiedosering van chemicaliën, het mengen van koolwaterstoffen in raffinaderijen en hogedruk-skids voor chemische injectie in veeleisende offshore-omgevingen.



2. AG CNG/LNG Gespecialiseerde Coriolis-massastroommeter: speciaal voor het tanken van CNG en LNG

De AG CNG/LNG Gespecialiseerde Coriolis-massadebietmeter is een zeer gespecialiseerde lijn die speciaal is ontworpen voor de aardgaswaardeketen en zich richt op de unieke uitdagingen van de overdracht van gecomprimeerd aardgas (CNG) en vloeibaar aardgas (LNG).

• Hogedruk- en cryogene veerkracht : Het AG CNG015-model is gebouwd om de extreme druk van het tanken van voertuigen te overleven, met een classificatie tot 40,0 MPa . Omgekeerd zijn de LNG-modellen geoptimaliseerd voor de cryogene realiteit van vloeibaar methaan, waarbij de structurele integriteit behouden blijft -196°C om lekken en onnauwkeurigheden te voorkomen.

• Slimme algoritmen voor gasmeting : Met de gepatenteerde A-GAS™-algoritme Deze serie biedt ultrahoge frequentieresolutie om fouten te elimineren die doorgaans worden veroorzaakt door een lage gasdichtheid en hoge stroomsnelheid. Dit garandeert een gecertificeerde batch-tanknauwkeurigheid van ±0,50% .

• Belangrijkste toepassingen : Essentieel voor CNG-dispensers bij retailstations, grootschalige bunkering van LNG-schepen en het lossen van trailers bij satellietstations voor virtuele pijpleidingen.



3. AH Hygiënische Coriolis-massaflowmeter: de standaard voor hygiënische en aseptische processen

De AH Hygiënische Coriolis-massaflowmeter is toegewijd aan de sanitaire wereld, waar netheid en precisie even belangrijk zijn. Het is op maat gemaakt voor de voedingsmiddelen-, dranken-, zuivel- en farmaceutische industrie.

• Aseptische techniek : De sensor beschikt over een zelflozend stromingspad zonder dode zones, waardoor het risico op bacteriegroei wordt geëlimineerd. Bevochtigde delen worden tot een standaard gepolijst Ra 0,8 μm , met een hoogglans Ra 0,38 μm optie voor de meest gevoelige farmaceutische vloeistoffen. Het is volledig CIP/SIP-compatibel , wat betekent dat het herhaaldelijk sterilisatiecycli bij hoge temperaturen kan ondergaan zonder dat de nauwkeurigheid afneemt.

• Materiaal- en nalevingsintegriteit : Alle bevochtigde componenten zijn vervaardigd uit SS316/SS316L en voldoen volledig aan de eisen ASME BPE en andere mondiale sanitaire normen, waardoor het hoogste niveau van productveiligheid wordt gegarandeerd.

• Belangrijkste toepassingen : Cruciaal voor vetstandaardisatie bij de melkverwerking, nauwkeurige dosering van ingrediënten in brouwerijen en bufferbereiding bij farmaceutische productie waar traceerbare batchregistraties verplicht zijn.



Vergelijkingstabel van reguliere stroommeettechnologieën

Welke vloeistoffen kan een Coriolismeter meten?

De Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

Extreem complexe vloeistofbehandeling: Het blinkt uit in het meten van polymeren met een hoge viscositeit die een turbinemeter zouden kunnen vastlopen, mijnbouwslurries met niet-Newtoniaanse vloeistofeigenschappen en schurende suspensies. In de farmaceutische sector ondersteunt het "full-drain"-ontwerp Clean-in-Place (CIP) en Sterilization-in-Place (SIP), waardoor kruisbesmetting tussen batches wordt voorkomen.

Zeer nauwkeurige industriële gasmeting: Gassen zijn zeer samendrukbaar, waardoor volumetrische metingen een nachtmerrie zijn. Een Coriolismeter negeert drukschommelingen en meet direct de gasmoleculen. Dit maakt het de voorkeurskeuze voor overdracht van aardgas onder hoge druk, waterstoftankstations en industriële distributie van puur gas.

Dual-Phase Flow-uitdagingen en grenzen: Historisch gezien zorgde een "slakstroom" of een hoge gasmeevoering ervoor dat de Coriolis-meters afsloegen. De volgende generatie meters maakt echter gebruik van "Multi-Frequency Drive" en geavanceerde DSP-algoritmen om de trillingen te behouden, zelfs als de vloeistof een rommelige mix is ​​van olie, water en gas. Dit is een doorbraak voor de olie- en gasindustrie, vooral op het gebied van de monitoring van boorputten, waar afscheidingsapparatuur te duur is om te installeren.

Veelgestelde vragen over Coriolis-flowmeters

1: Waarom is een Coriolismeter duurder dan andere typen? A1: De initiële kosten zijn hoger vanwege de complexe productie van de trillende buizen en de geavanceerde elektronica die nodig is voor signaalverwerking van microseconden. Wanneer u echter rekening houdt met het ontbreken van rechte leidingen, het verwijderen van temperatuur-/druktransmitters en het onderhoudsvrije ontwerp, zijn de "Total Cost of Ownership" vaak lager over een periode van vijf jaar.

2: Maakt de richting van de meter uit tijdens de installatie? A2: Ja. Voor vloeistoftoepassingen wordt de voorkeur gegeven aan de positie "buizen naar beneden" om te voorkomen dat luchtbellen worden opgesloten. Voor gastoepassingen is "buizen omhoog" het beste om eventueel gecondenseerd vocht te laten wegvloeien. Bij zelflozende mest wordt zijmontage toegepast.

3: Kan een Coriolismeter beschadigd raken door lucht in de leiding? A3: Over het algemeen nee. Hoewel lucht een tijdelijke "meetfout" of "ruis" in het signaal kan veroorzaken, beschadigt dit de meter niet mechanisch. De elektronica is ontworpen om het signaal te herstellen zodra de vloeistofstroom weer normaal is.

4: Is er een maximale viscositeitslimiet voor deze meters? A4: Er is geen theoretische limiet aan de fysica van het Coriolis-effect. In de praktijk wordt de limiet echter bepaald door de drukval. Extreem stroperige vloeistoffen vereisen meer pompdruk om door de gebogen buizen van de meter te bewegen.

5: Hoe vaak moet ik een Coriolismeter opnieuw kalibreren? A5: Omdat er geen bewegende delen zijn die kunnen verslijten, is het "nulpunt" ongelooflijk stabiel. Veel industrieën kalibreren slechts elke twee tot vijf jaar opnieuw, of wanneer de wettelijke vereisten dit vereisen. Als de meter niet onderhevig is aan extreme corrosie of erosie, blijft de kalibratiefactor opmerkelijk constant.

Als de ultieme oplossing voor zeer nauwkeurige metingen in de moderne industrie, is de wijdverbreide acceptatie van de Coriolis-massadebietmeter markeert een totale sprong van het ‘tijdperk van ruwe volumetrische meting’ naar het ‘tijdperk van nauwkeurige massacontrole’. Door één enkele, betrouwbare gegevensbron met meerdere parameters te bieden, stelt het ingenieurs in staat hun processen met ongekende granulariteit te optimaliseren. Of het nu gaat om het garanderen van het exacte smaakprofiel van een frisdrank of het beheren van de overdracht van miljoenen liters LNG, de Coriolis-meter geldt als de meest betrouwbare schildwacht in de wereld van de vloeistofdynamica. Met de voortdurende herhaling van sensortechnologie en rekenkracht zal dit intelligente apparaat ongetwijfeld een onvervangbare rol spelen in de groene fabrieken en de mondiale energietransitie van de toekomst.
