Waarom is de vloeistofturbineflowmeter essentieel voor uiterst nauwkeurige vloeistofmeting?

Op het gebied van nauwkeurige vloeistofmeting blijft de Vloeistofturbinedebietmeter een van de meest betrouwbare en efficiënte instrumenten voor het hanteren van schone vloeistoffen met een lage viscositeit. De LWGY-serie vloeistofturbine-flowmeter is een bewijs van deze betrouwbaarheid en biedt een compact ontwerp dat mechanische robuustheid combineert met geavanceerde elektronische detectie. Deze debietmeter is speciaal ontworpen voor industriële en commerciële systemen en zet vloeibare kinetische energie om in een meetbare rotatiefrequentie. Door zich te concentreren op een eenvoudige constructie en snelle respons, biedt de LWGY-serie een kosteneffectieve maar zeer nauwkeurige oplossing voor diverse vloeistoftoepassingen, variërend van waterbeheneling tot verfijnde chemische verwerking.

Hoe zet de LWGY-serie stroomsnelheid om in rotatiegegevens?

Het kernfunctionele principe van de Vloeistofturbinedebietmeter is bedrieglijk eenvoudig, maar vereist nauwkeurige engineering om de nauwkeurigheid te behouden. Wanneer vloeistof de meter binnenkomt, wordt deze eerst geconditioneerd om een ​​stabiel stromingsprofiel te garanderen voordat deze in wisselwerking treedt met de interne componenten.

Wat is de rol van de stroomrichter en rotorconstructie?

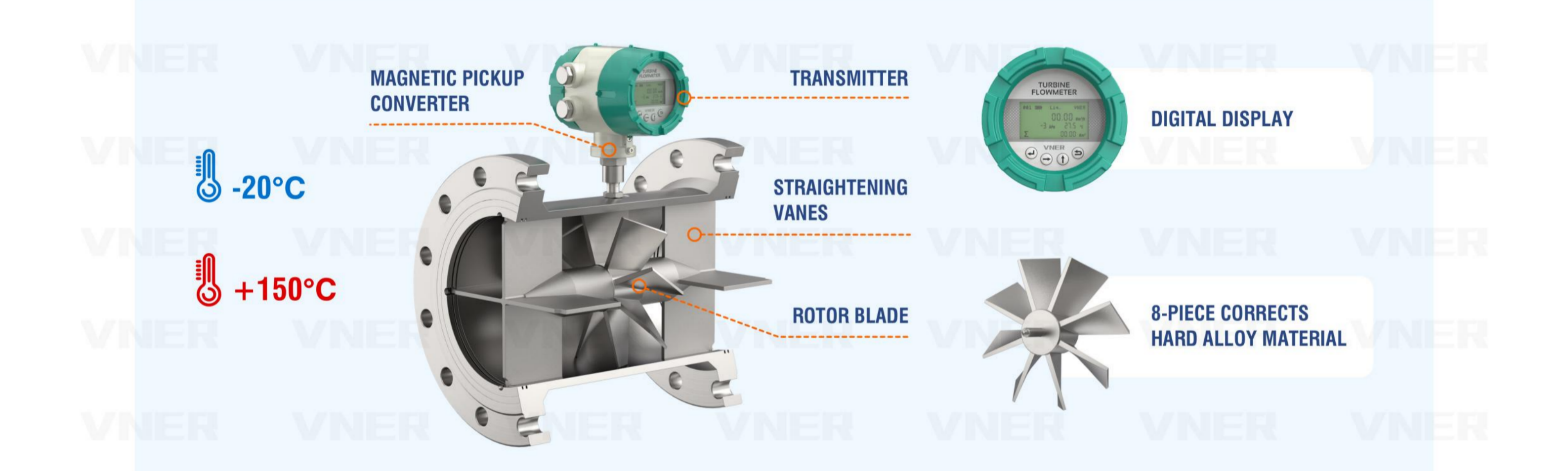

Het proces begint wanneer de vloeistof door een geïntegreerde vloeistof stroomt stroom gelijkrichter . Dit onderdeel is van cruciaal belang omdat het turbulentie en wervelingen elimineert die worden veroorzaakt door stroomopwaartse pijpbochten of kleppen. Zodra de stroom is gestabiliseerd, stroomt deze over de turbinerotor . De hoek van de rotorbladen is zo ontworpen dat de snelheid van de vloeistof de turbine dwingt te draaien. Dankzij de nauwkeurig bewerkte lagers en de lichtgewicht rotor wordt de rotorsnelheid direct evenredig met de snelheid van de rotor volumetrische stroomsnelheid . Deze lineaire relatie maakt het mogelijk Vloeistofturbinedebietmeter om een dergelijke hoge nauwkeurigheid over het gehele werkingsbereik te behouden.

Hoe detecteert de pick-upsensor nauwkeurige mesdoorgangen?

Om mechanische rotatie in elektrische output te vertalen, maakt de LWGY-serie gebruik van een hoge gevoeligheid ophaalsensor . Terwijl de turbine draait, passeren de roestvrijstalen bladen het magnetische veld dat wordt gegenereerd door de sensor aan de buitenkant van het stromingslichaam. Elke keer dat een mes de sensor passeert, wordt er een puls gegenereerd. Het resultaat puls signaal beschikt over een frequentie die direct evenredig is met de stroomsnelheid. Deze digitale uitvoer kan rechtstreeks naar een lokaal display, een PLC of een batchcontroller worden gestuurd voor realtime monitoring en datalogging.

Wat zijn de belangrijkste technische specificaties van de LWGY-serie?

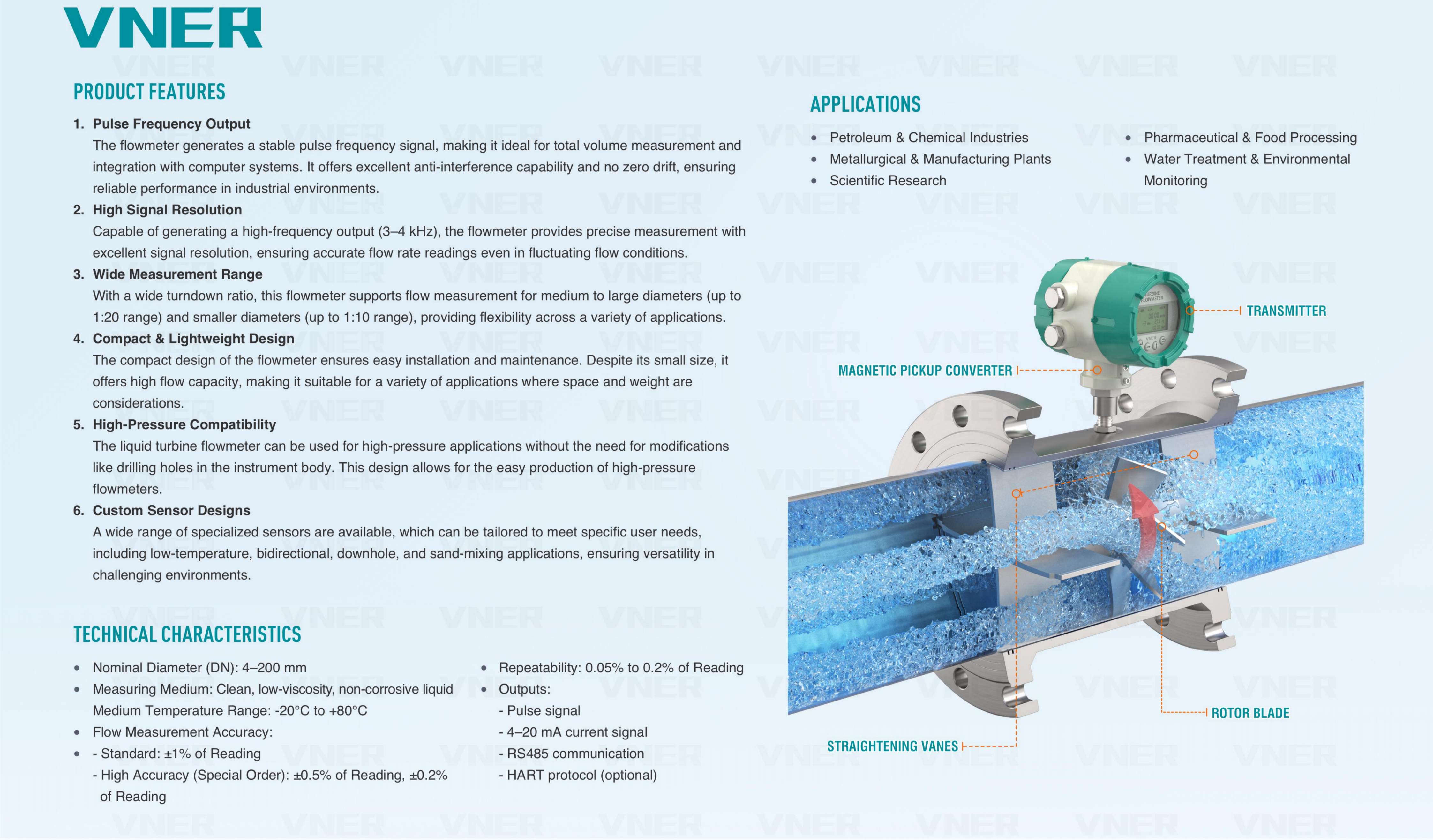

Om u te helpen bij de systeemintegratie en hardwareselectie, schetst de volgende tabel de fundamentele kenmerken van de LWGY-serie vloeistofturbine-flowmeter :

Waarom is de LWGY-serie geschikt voor batch- en doseertoepassingen?

In veel industriële processen is de mogelijkheid om een ​​specifiek vloeistofvolume snel en herhaalbaar te meten belangrijker dan het monitoren van de continue stroom. De Vloeistofturbinedebietmeter blinkt uit in deze "Batching"-scenario's vanwege zijn unieke fysieke eigenschappen.

Verbetert de snelle responstijd de doseernauwkeurigheid?

Een van de opvallende kenmerken van de LWGY-serie is de rotor met lage traagheid. In tegenstelling tot zwaardere verplaatsingsmeters zit hier de turbinerotor in Vloeistofturbinedebietmeter versnelt en vertraagt vrijwel onmiddellijk met de vloeistofstroom. Deze ‘snelle reactie’ is van cruciaal belang afgifte toepassingen waarbij kleppen snel openen en sluiten. Als een meter een langzame responstijd heeft, kan hij de aanvankelijke hoeveelheid vloeistof missen of doorgaan met tellen nadat de klep is gesloten, wat leidt tot cumulatieve fouten. De LWGY zorgt ervoor dat elke druppel van begin tot eind wordt verantwoord.

Hoe komt een uitstekende herhaalbaarheid de kwaliteitscontrole ten goede?

Bij chemisch mengen of farmaceutisch 'Batchen' is consistentie de belangrijkste maatstaf voor succes. De Vloeistofturbinedebietmeter aanbiedingen uitstekende herhaalbaarheid , doorgaans binnen 0,05% tot 0,2%. Dit betekent dat als hetzelfde volume vloeistof meerdere keren onder dezelfde omstandigheden door de meter wordt geleid, de output vrijwel identiek blijft. Voor industriële operators vereenvoudigt deze betrouwbaarheid de kwaliteitscontrole en zorgt ervoor dat productformuleringen consistent blijven gedurende duizenden cycli.

Kan de vloeistofturbineflowmeter bestand zijn tegen industriële omgevingen met hoge druk?

Hoewel de interne mechanismen delicaat genoeg zijn om lage stroomsnelheden te detecteren, is de externe behuizing van de Vloeistofturbinedebietmeter is gebouwd voor duurzaamheid. De LWGY-serie is ontworpen om te gedijen in veeleisende mechanische omgevingen.

Is het robuuste mechanische ontwerp in staat om hoge druk aan te kunnen?

De LWGY-serie is gemaakt van hoogwaardig roestvrij staal (304 of 316L) en beschikt over een robuust mechanisch ontwerp die bestand zijn tegen aanzienlijke lijndrukken. Dit hogedrukvermogen maakt het een voorkeurskeuze voor hydraulische testbanken, waterinjectie in olievelden en hogedrukreinigingssystemen. Het vermogen van de meter om zijn structurele integriteit onder druk te behouden, zorgt ervoor dat de interne speling tussen de rotor en de behuizing constant blijft, waardoor meetafwijkingen of mechanisch falen tijdens drukpieken worden voorkomen.

Waarom is netheid een voorwaarde voor de levensduur van turbinemeters?

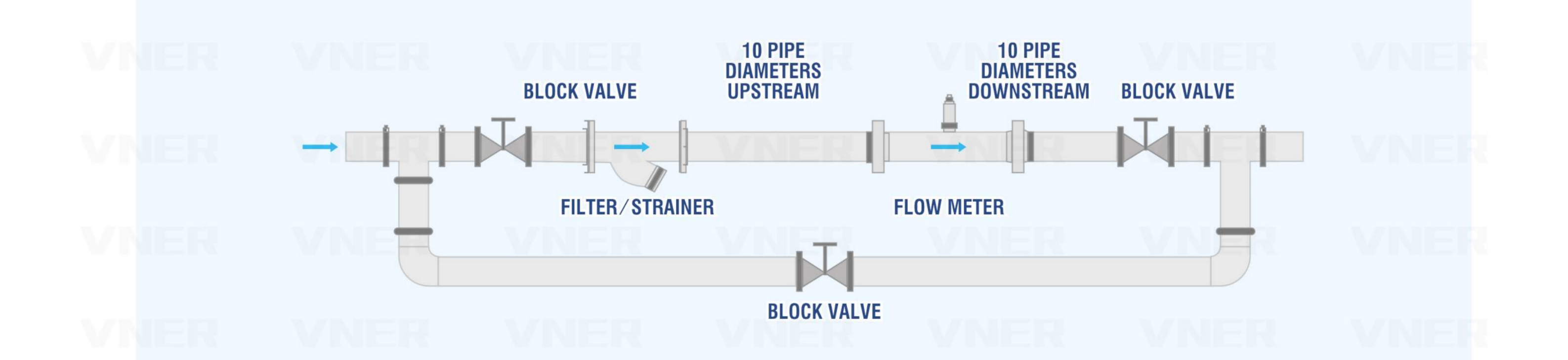

Het is belangrijk op te merken dat de Vloeistofturbinedebietmeter is specifiek ontworpen voor media schoon en vrij van grote deeltjes of vezelachtige inhoud . Omdat de turbine met hoge snelheden op precisielagers draait, kan vast vuil slijtage veroorzaken of zelfs de rotor doen vastlopen. In systemen waar de vloeistof af en toe deeltjes kan bevatten, is de installatie van een 20-40 mesh zeef stroomopwaarts een standaardaanbeveling om de vloeistof te beschermen. LWGY interne onderdelen en verlengt de levensduur van het apparaat.

Hoe komt het lage gewicht en de compacte constructie ten goede aan het systeemontwerp?

Moderne industriële skids en draagbare meetunits vereisen componenten die zowel krachtig als draagbaar zijn. De Vloeistofturbinedebietmeter voldoet perfect aan deze eisen.

Vereenvoudigt de compacte vormfactor het achteraf inbouwen?

De LWGY-serie wordt gekenmerkt door zijn compact and laag gewicht ontwerp. Vergeleken met omvangrijke elektromagnetische debietmeters of zware coriolismeters kan de turbinemeter in krappe leidingconfiguraties worden geïnstalleerd zonder dat er zware steunbeugels nodig zijn. Dit maakt het bijzonder aantrekkelijk voor "General-Purpose Liquid Metering", waarbij een bestaande leidingindeling niet eenvoudig kan worden gewijzigd. De flens- of schroefdraadverbindingen maken een snelle installatie en verwijdering tijdens onderhoudsperioden mogelijk.

Wat maakt deze meter tot een kosteneffectieve oplossing voor algemene metingen?

Door te focussen op een gestroomlijnd mechanisch ontwerp, kunnen de Vloeistofturbinedebietmeter biedt een hoog prestatieniveau tegen een lagere prijs dan veel alternatieve technologieën. Voor "algemene vloeistofmetingen" in commerciële gebouwen, zoals de monitoring van gekoeld water of het volgen van het brandstofverbruik, biedt de LWGY-serie de noodzakelijke nauwkeurigheid zonder de buitensporige kosten van complexere gespecialiseerde meters. De eenvoud vertaalt zich ook in gebruiksgemak; de ophaalsensor en lokale converters zijn vaak plug-and-play, waardoor minimale kalibratie-inspanningen nodig zijn voor standaardvloeistoffen zoals water of diesel.

Hoe wordt het pulssignaal gebruikt voor bewaking op afstand?

De "Digital Native" nature of the Vloeistofturbinedebietmeter output maakt het zeer compatibel met moderne automatisering.

Kan het signaal worden geïntegreerd in PLC- en SCADA-systemen?

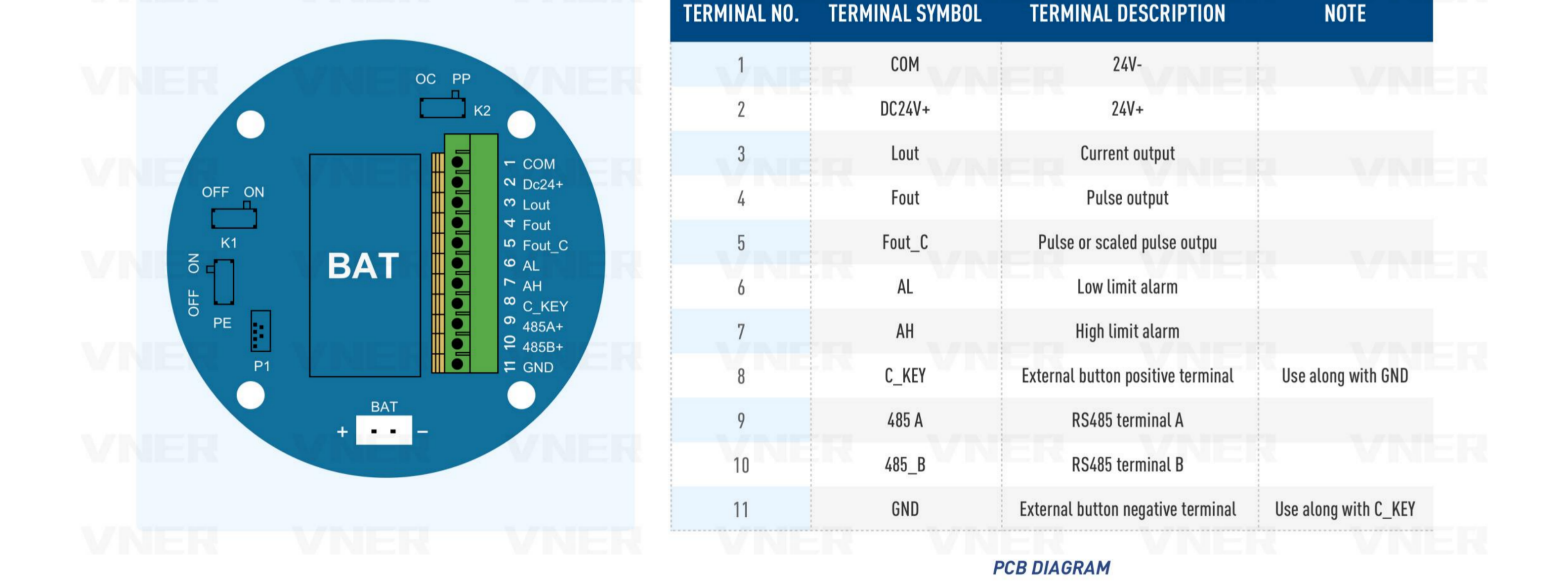

De raw puls signaal gegenereerd door de LWGY is een zuivere blokgolffrequentie die gemakkelijk kan worden geïnterpreteerd door vrijwel elke PLC (Programmable Logic Controller). Voor faciliteiten die in de richting van Industrie 4.0 gaan, kan de meter worden uitgerust met een zender die deze puls omzet in een analoog signaal van 4-20 mA of een digitale Modbus RS485-uitgang. Hierdoor kan de volumetrische stroomsnelheid en de totale stroom kan worden gemonitord vanuit een centrale controlekamer, waardoor procesaanpassingen op afstand en geautomatiseerd voorraadbeheer mogelijk worden gemaakt.

Is lokale weergave een optie voor zelfstandige toepassingen?

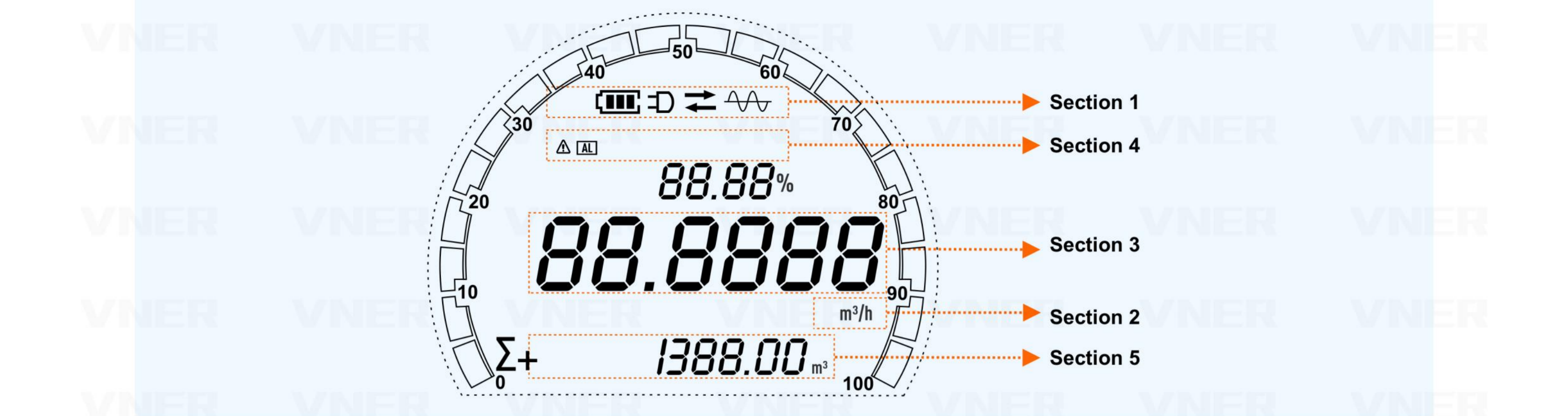

Voor toepassingen waarbij geen besturingssysteem aanwezig is, kan de LWGY-serie kan worden uitgerust met een lokale integrator op batterijen. Hierdoor kunnen operators het debiet en het totale volume direct op het meetpunt aflezen. Of het nu wordt gebruikt voor het controleren van de efficiëntie van een pomp of het monitoren van het waterverbruik van een specifieke machine, de Vloeistofturbinedebietmeter biedt duidelijke, directe gegevens die essentieel zijn voor operationele transparantie en resourcebeheer.
