Waarom is de Swirl-flowmeter de voorkeursoplossing voor nauwkeurige gas- en stoommetingen?

Op het gespecialiseerde gebied van de vloeistofdynamica is de Wervelstroommeter onderscheidt zich door zijn unieke "vortex precessie"-principe, dat een hoge nauwkeurigheid en een brede turndown-ratio biedt. De introductie van de SA80T-TP-serie vertegenwoordigt een aanzienlijke sprong voorwaarts, die verder gaat dan eenvoudige volumetrische metingen. Deze serie is de temperatuur- en drukgecompenseerde versie van de standaard SA80T, speciaal ontworpen om de complexiteit van het meten van samendrukbare vloeistoffen zoals stoom en industriële gassen aan te pakken. Door meerdere sensorelementen in één enkele eenheid te integreren, wordt de installatie vereenvoudigd en wordt de betrouwbaarheid van de gegevens die worden gebruikt voor procescontrole en kostentoewijzing drastisch verbeterd.

Hoe bereikt de SA80T-TP-serie superieure drukcompensatie?

Een primaire uitdaging bij het meten van gassen en stoom is hun samendrukbaarheid; hun dichtheid verandert aanzienlijk bij schommelingen in temperatuur en druk. De Drukcompensatie Swirl-flowmeter lost dit op door realtime berekeningen uit te voeren.

Is het geïntegreerde sensorontwerp effectiever dan externe zenders?

Gebaseerd op hetzelfde hoogefficiënte wervelgenerator- en sensorontwerp als de standaard SA80T, integreert de SA80T-TP ingebouwde temperatuur- en drukmeting rechtstreeks in het stroomlichaam. Traditionele opstellingen vereisen vaak afzonderlijke druktransmitters en RTD's (weerstandstemperatuurdetectoren) die stroomafwaarts worden geïnstalleerd, wat potentiële lekpunten en extra bedradingscomplexiteit met zich meebrengt. De geïntegreerde aanpak van de Wervelstroommeter zorgt ervoor dat de temperatuur en druk worden gemeten op het exacte punt waar de wervelfrequentie wordt gedetecteerd, wat leidt tot een veel nauwkeurigere real-time dichtheidsberekening.

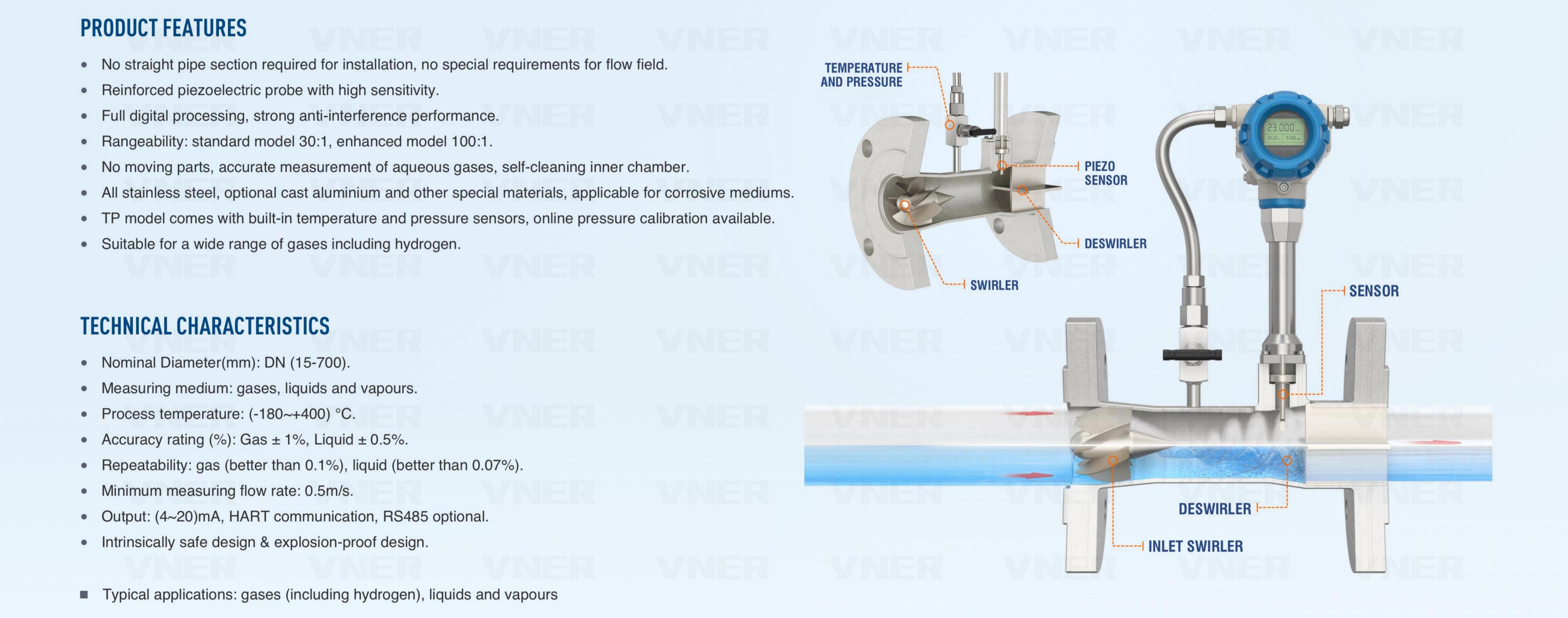

Wat zijn de belangrijkste technische specificaties van de SA80T-TP-serie?

Om te begrijpen hoe dit Wervelstroommeter In vergelijking met zijn voorgangers kunnen we de belangrijkste functionele parameters in de volgende tabel bekijken:

Waarom is real-time dichtheidsberekening van cruciaal belang voor stoom- en gasnetwerken?

Bij energiemeting is het meten van "hoeveel ruimte de vloeistof in beslag neemt" (volumetrische stroom) vaak minder belangrijk dan "hoeveel energie of massa er wordt verplaatst". Dit is waar de Wervelstroommeter met geïntegreerde compensatie onmisbaar wordt.

Hoe verwerkt de converter multivariabele invoer?

De convertereenheid van de SA80T-TP is het "brein" van het systeem. Het neemt de frequentiesignalen van de wervelsensor en combineert deze met de gegevens van de interne temperatuur- en druksensoren. Met behulp van vooraf geconfigureerde mediaparameters, zoals de eigenschappen van verzadigde stoom of specifieke gassamenstellingen, past het apparaat standaard thermodynamische correlaties toe om de momentane dichtheid van de vloeistof te berekenen. Hierdoor kan de Wervelstroommeter massastroom en standaard volumestroom leveren naast de conventionele werkende volumetrische stroom.

Kan de SA80T-TP zowel verzadigde als oververhitte stoom verwerken?

Stoomsystemen zijn notoir moeilijk te monitoren omdat stoom kan overgaan tussen verzadigde en oververhitte toestanden, afhankelijk van de ketelprestaties en leidingisolatie. De SA80T-TP Wervelstroommeter is bijzonder geschikt voor deze omgevingen. Doordat hij zowel de temperatuur als de druk continu monitort, kan hij de toestand van de stoom bepalen en de juiste dichtheidstabellen toepassen. Voor verzadigde stoom, waarbij temperatuur en druk met elkaar verbonden zijn, biedt de dubbele sensoropstelling een redundantiecontrole die nauwkeurigheid garandeert, zelfs als een parameter onverwacht fluctueert.

Wat maakt de Wervelstroommeter ideaal voor energiemeting en kostentoewijzing?

Nauwkeurigheid bij "Energiemeting" is de hoeksteen van het industriële kostenbeheer. Wanneer fabrieken een centrale ketel of persluchtinstallatie delen, hangt de precieze "kostentoewijzing" af van het vermogen van de debietmeter om gegevens te normaliseren.

Hoe verbetert een standaardvolumestroom de kostentransparantie?

Perslucht- en gasnetwerken ervaren vaak drukval over lange leidingtrajecten. Een standaard Wervelstroommeter zonder compensatie zouden er verschillende volumes aan het begin en einde van de leiding gerapporteerd worden, ook al ging er geen gas verloren. De SA80T-TP converteert alle meetwaarden naar "Standaardvolumestroom" (bijv. Nm³/h of SCFM), wat verwijst naar een vaste referentiedruk en -temperatuur. Dit zorgt ervoor dat elke afdeling of huurder wordt gefactureerd op basis van de werkelijke hoeveelheid verbruikte gasmoleculen, ongeacht lokale drukschommelingen.

Waarom is het principe van “Vortex Precessie” inherent robuust?

De wervelgenerator bij de inlaat van de Wervelstroommeter dwingt de binnenkomende vloeistof tot een roterende beweging. Wanneer de vloeistof het expansiegedeelte binnengaat, voert het midden van de werveling een gyroscopische precessie uit. De frequentie van deze precessie is recht evenredig met de stroomsnelheid. In tegenstelling tot turbinemeters zijn er geen bewegende delen die kunnen verslijten of vastlopen. In tegenstelling tot openingsplaten zijn er geen scherpe randen die kunnen eroderen. Dit maakt de SA80T-TP een onderhoudsarme oplossing voor stoom met hoge snelheid en "vuile" industriële gassen waar andere sensoren mogelijk uitvallen.

Hoe zorgen geconfigureerde mediaparameters voor applicatieveelzijdigheid?

De flexibiliteit van de SA80T-TP-serie ligt in de softwaregestuurde compensatiemotor, die kan worden afgestemd op de specifieke vloeistof in de leiding.

Welke thermodynamische correlaties worden gebruikt voor nauwkeurigheid?

Het apparaat maakt gebruik van industriestandaardformules om de hoogste mate van precisie te garanderen. Of het nu gaat om de IAPWS-IF97-tabellen voor water en stoom of de AGA/SGERG-normen voor aardgas, de Wervelstroommeter voert deze complexe berekeningen intern uit. Gebruikers configureren eenvoudigweg de mediaparameters tijdens de inbedrijfstelling, en de meter doet de rest, waarbij hij binnen de gekalibreerde limieten van de geïnstalleerde sensoren en de feitelijke procesomstandigheden blijft.

Kan de SA80T-TP worden geïntegreerd in moderne procesbesturingssystemen?

In een moderne slimme fabriek fungeert de Swirl Flowmeter als datahub. Omdat het massadebiet, temperatuur en druk uitstuurt, kan het drie sets gegevens leveren via één enkele digitale interface (zoals HART-, Modbus- of 4-20mA-signalen). Deze multivariabele uitvoer is essentieel voor geavanceerde "Process Control"-lussen. In een chemische reactor waar een specifieke gasmassa nodig is voor een reactie, levert de SA80T-TP bijvoorbeeld de directe massastroomwaarde, waardoor de PLC geen externe compensatieberekeningen hoeft uit te voeren, waardoor de systeemlatentie en potentiële programmeerfouten worden verminderd.

Vereenvoudigt de SA80T-TP de installatie in beperkte ruimtes?

Ruimte is vaak schaars bij industriële spruitstukken en op skids gemonteerde apparatuur. Het ontwerp van de SA80T-TP Swirl Flowmeter pakt deze fysieke beperkingen direct aan.

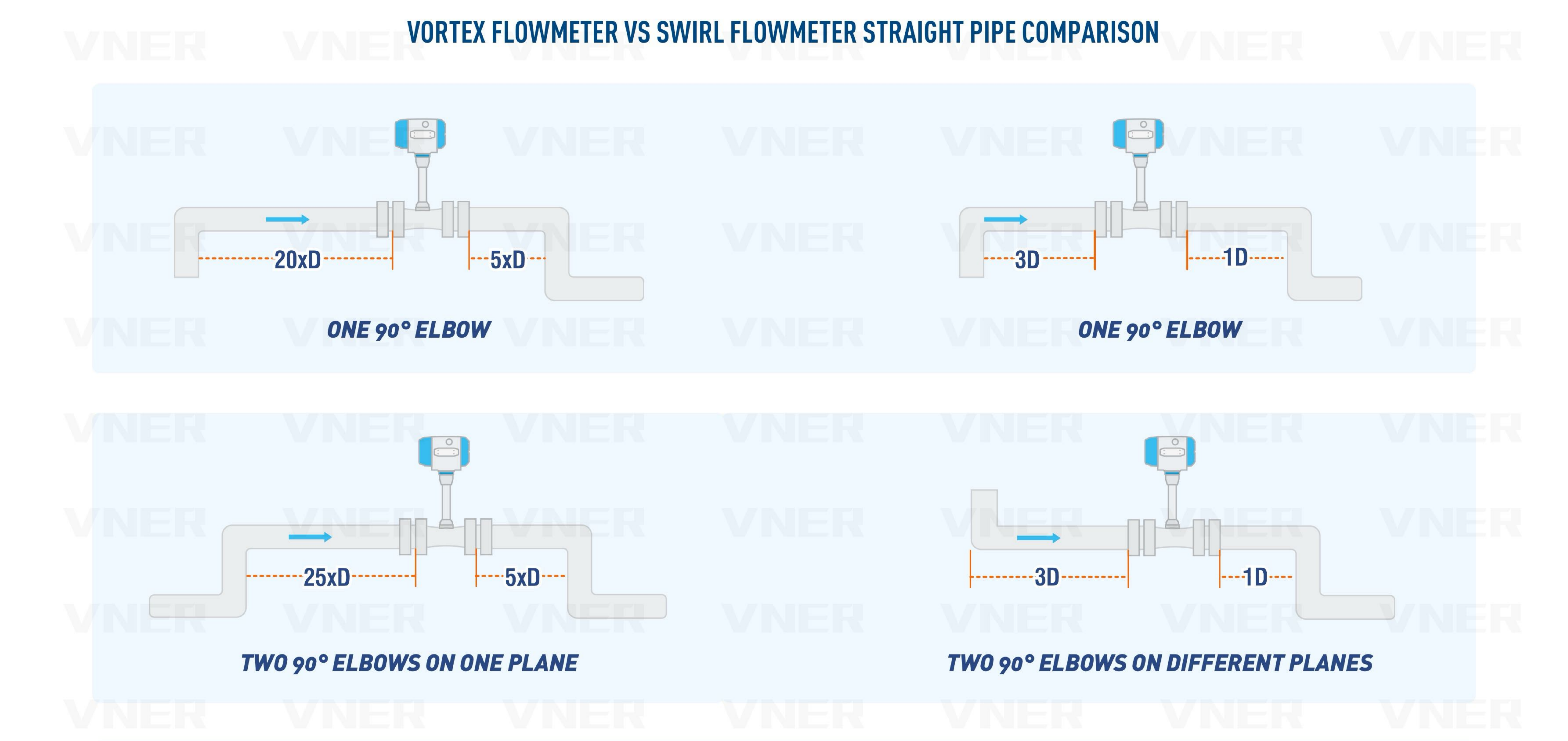

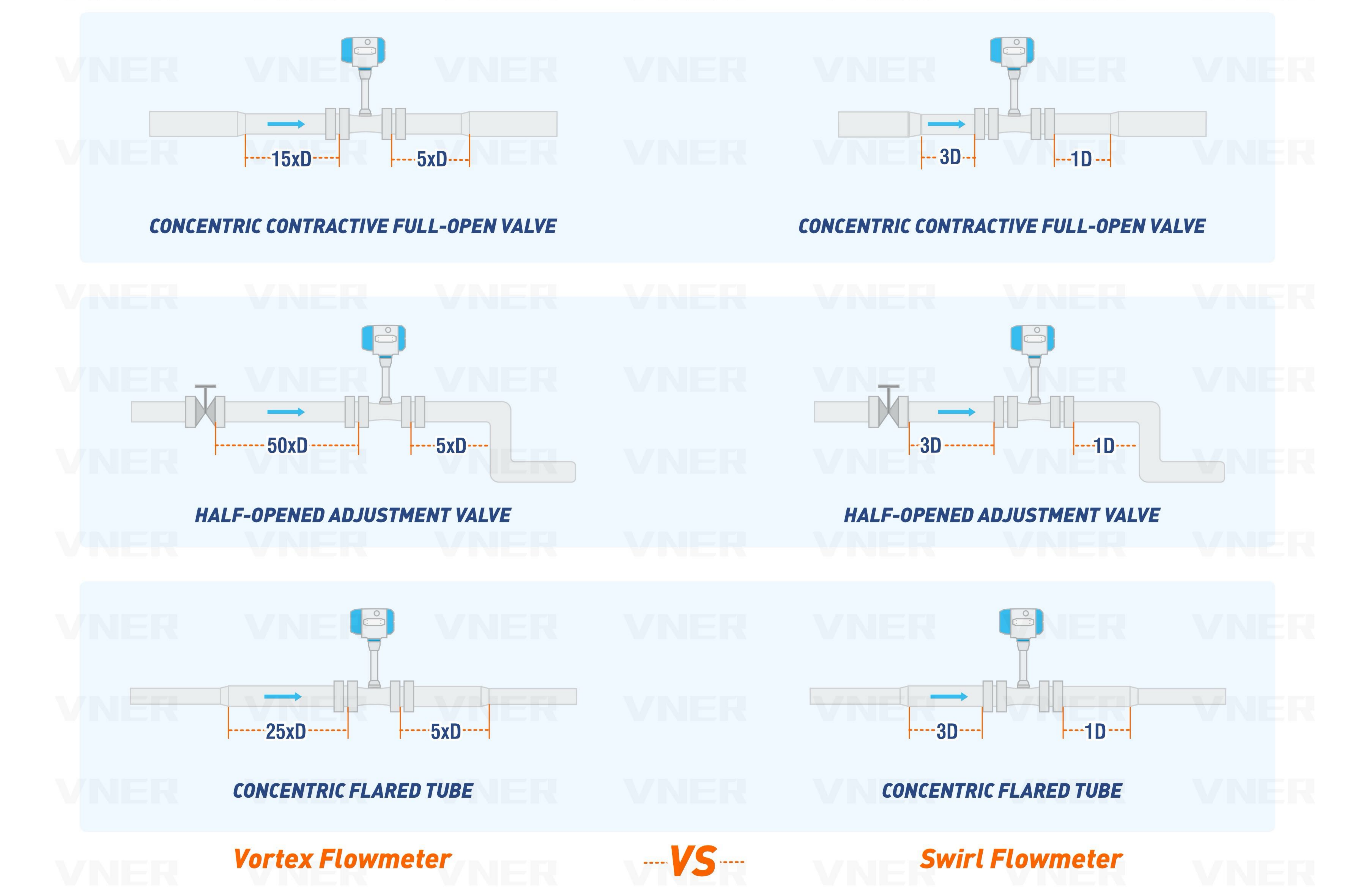

Is de vereiste voor rechte pijpleidingen verminderd?

Vergeleken met standaard vortex-flowmeters is de Wervelstroommeter is over het algemeen minder gevoelig voor verstoringen van de stroomopwaartse stroming, omdat de wervelgenerator de vloeistofsnelheid effectief "herprofileert" wanneer deze de meter binnenkomt. Wanneer je dit combineert met de geïntegreerde temperatuur- en druksensoren wordt de ‘footprint’ van het meetpunt drastisch verkleind. Er zijn geen extra rechte pijpstukken nodig voor aparte druk- of temperatuurkranen SA80T-TP een uitstekende keuze voor retrofit in bestaande perslucht- of stoomleidingen waar de ruimte beperkt is.

Hoe verlaagt ingebouwde compensatie de totale eigendomskosten?

Terwijl de initiële aankoopprijs van a Drukcompensatie Swirl-flowmeter Hoewel deze hoger kan zijn dan die van een basisvolumemeter, zijn de "Total Cost of Ownership" vaak lager. Door de noodzaak voor afzonderlijke sensoren, gespecialiseerd montagemateriaal en extra bekabeling te elimineren, worden de totale installatiekosten verlaagd. Bovendien voorkomt de grotere nauwkeurigheid van de energiebalans en kostenallocatie 'onzichtbare' verliezen in stoom- en gasnetwerken, waardoor een snel rendement op de investering wordt gerealiseerd door verbeterde efficiëntie.
